Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 9 pouces |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Efficacité: | 40% |
| Précision: | ≤ 0,15 degrés | Pilote d'engrenage à vis sans fin: | 24VDC |
| Couleur: | comme en a été faite la demande | Application: | Petites grues industrielles |
| Mettre en évidence: | Commande industrielle d'anneau de pivotement de grue,commande d'anneau du pivotement 42CrMo,petite commande du pivotement 42CrMo |
||

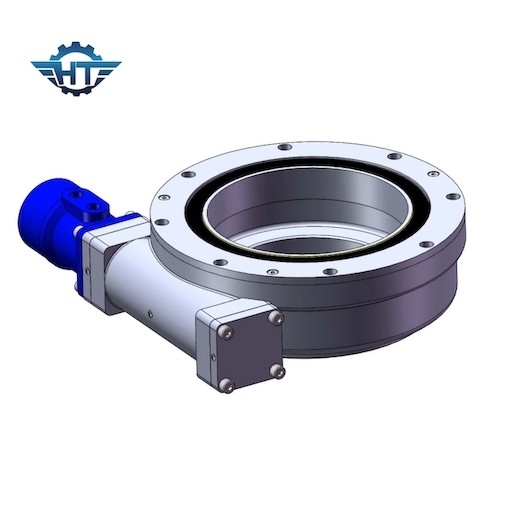

IP66 a enfermé loger Ring Drives For Industrial Small de pivotement tend le cou
Description d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement d'engrenage à vis sans fin de Hangtuo se compose de logement, de vitesse de pivotement, de ver d'enveloppe, de cachetage et d'autres pièces de rechange. Nous pouvons également assortir le moteur 12/24V électronique, le moteur pas à pas, le moteur servo et le moteur hydraulique, qui peut déplacer non seulement le sens horaire mais également parer la rotation de sens horaire.
Notre produit manyfactured sous le système strict de contrôle de qualité dans notre propre usine. Notre société ont passé le système de qualité ISO9001 et ont obtenu la certification de la CE qui est nécessaire pour la coutume dans les pays européens.
Avantages
Modulaire
En raison de l'intégration élevée de la commande de pivotement, l'utilisateur ne doit pas acheter et traiter chaque accessoire qui compose le dispositif de pivotement un, qui réduit également le procédé de préparation au début de la production de produit dans une certaine mesure, améliorant de ce fait considérablement la productivité du travail.
Sécurité
La commande d'engrenage à vis sans fin et de ver ont les caractéristiques de à verrouillage automatique inverse, qui peuvent réaliser pour renverser à verrouillage automatique, c.-à-d., seulement l'engrenage à vis sans fin peut être conduit par le ver, mais le ver ne peut pas être conduit par l'engrenage à vis sans fin. Cette caractéristique rend le dispositif d'entraînement de pivotement très utilisé dans le levage, le travail aérien et tout autre équipement. Tout en améliorant le contenu technologique du moteur principal, elle améliore également considérablement le facteur de stabilité et de sécurité d'opération du moteur principal.
Conception simplifiée d'unité centrale
Comparé à la transmission traditionnelle de vitesse, la transmission d'engrenage à vis sans fin peut obtenir un rapport de réduction relativement grand. Dans certains cas, les pièces de réducteur peuvent être omises pour le moteur principal, réduisant de ce fait le coût de fourniture pour des clients et considérablement réduisant le taux d'échec du moteur principal.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |

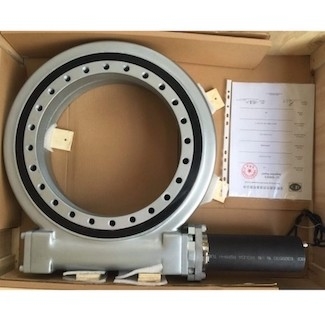

Empaquetage et expédition
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
Pour des échantillons, puisque la commande de groupe est avec la petite dimension sauf le poids lourd, ce n'est pas expédition rentable par la mer alors que l'expédition exprès la manière rentable, nos personnels logistitic TNT demandé par volonté, DHL, UPS, FEDEX, de comparer le prix exprès afin de trouver la manière la plus rentable.
Si dans la commande en gros à l'avenir, nous recommandons le bateau par la mer.
