Détails sur le produit:
|
| Type: | Inclus | Applications: | Bêcheurs et ascenseurs des véhicules à moteur |
|---|---|---|---|
| Conducteur: | Moteur hydraulique | Catégorie d'IP: | IP66 |
| Couleur: | comme en a été faite la demande | Rapport: | 61:1 |
| Modèle: | 9 pouces | Effciency: | 40% |
| Mettre en évidence: | Les ascenseurs des véhicules à moteur ont enfermé la commande de pivotement,La commande incluse de pivotement tournent horizontalement,Tournez horizontalement la commande de groupe de ver |
||

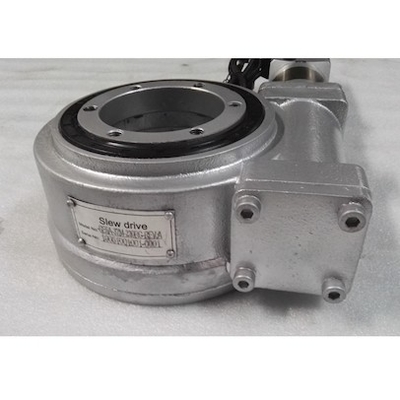

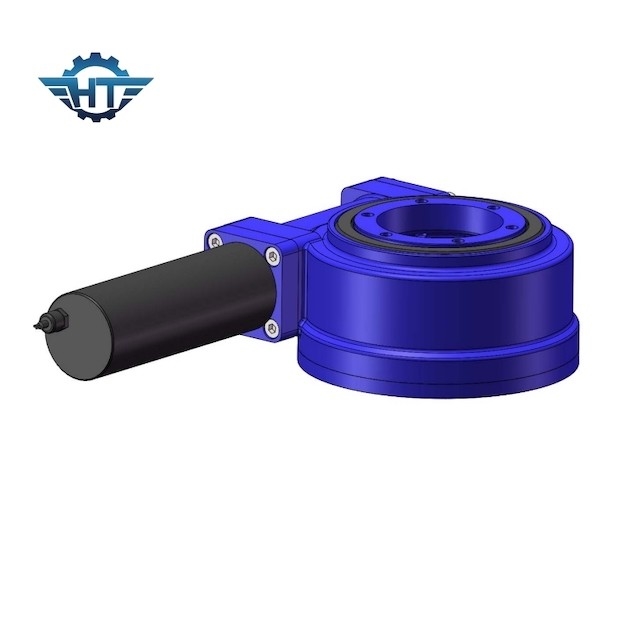

Tournez horizontalement 9 pouces de ver de boîte de vitesse d'entraînement avec pour des bêcheurs et des ascenseurs des véhicules à moteur
9 pouces de ver d'entraînement de boîte de vitesse de description de produit
La commande de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, le type commande d'entraînement de ver de pivotement etc. est basé sur l'incidence de pivotement avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. Beaucoup de surface de contact dentaire est conçue particulièrement pour conduire la charge élevée.
| Modèle : | SE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 8784 N.m |
| Inclinaison du couple de moment | 45 K N.m | Tenir le couple | 30,8 K N.m |
| Estimation axiale statique | 340 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 170 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
