Détails sur le produit:
|
| Modèle: | Double axe de logement inclus 7 pouces | Matériel: | 42CRMN, QUART |
|---|---|---|---|
| Garantie: | 5 ans | Contrecoup: | 0~0.15 degrés |
| MOTEUR: | Moteur d'engrenage planétaire | Caractéristique: | Le double axe tournent |
| Taille: | Taille adaptée aux besoins du client | Coefficient d'utilisation: | 30 ans |
| Mettre en évidence: | L'OEM a enfermé la commande de pivotement,Double commande de pivotement d'axe de 25 pouces,Boîte de vitesse d'entraînement de groupe de 25 pouces |
||

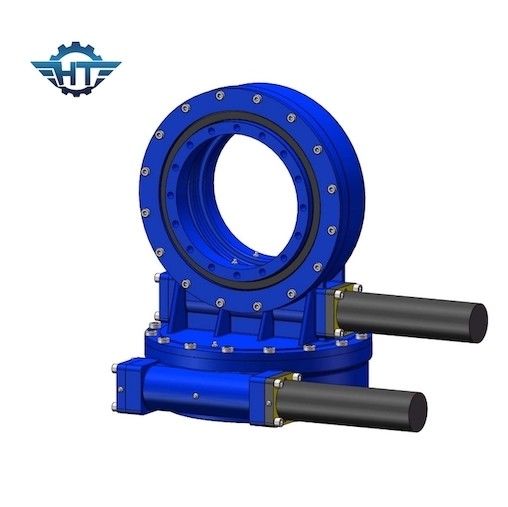

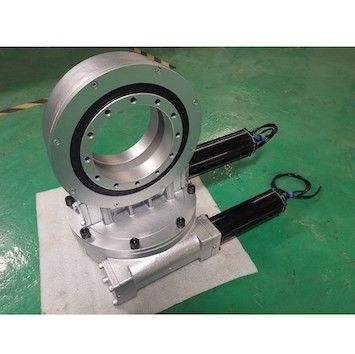

Double boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de l'axe SDE7 pour le système de piste solaire de double axe
Double description d'entraînement de pivotement d'axe
commande de pivotement de Double-axe concevant avec la commande biaxiale en même temps. C'est plus d'entrer en contact de dent et de double couple de sortie que la commande de pivotement de série de Se. Ce produit a une longue histoire, technologie transformatrice a été très mûr maintenant.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui |
705kg |
Applications
Nos unités de pivotement de double-axe produisent du couple en tournant environ deux haches indépendamment séparées, permettant la transmission stable et à haute précision sur un éventail. Les applications incluent les traqueurs solaires, les héliostats, le photovoltaics concentré (CPV), et les antennes satellites et par radio.
Emballage
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
Pour des échantillons, puisque la commande de groupe est avec la petite dimension sauf le poids lourd, ce n'est pas expédition rentable par la mer alors que l'expédition exprès la manière rentable, nos personnels logistitic TNT demandé par volonté, DHL, UPS, FEDEX, de comparer le prix exprès afin de trouver la manière la plus rentable.
Si dans la commande en gros à l'avenir, nous recommandons le bateau par la mer.
