Détails sur le produit:
|
| Matériel: | Fonte | Auto-serrure: | Oui |
|---|---|---|---|
| Inclinaison du couple: | 54,4 kNm | Tenir le couple: | 40,5 kNm |
| Application: | Grues de camion | Site d'installation: | champ ouvert |

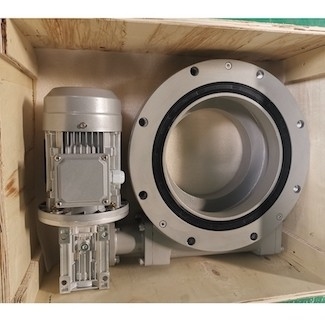

| Emballage: | boîte de contreplaqué | MOTEUR: | Moteur à courant alternatif |
| Mettre en évidence: | 12 pouces ont enfermé la commande de pivotement,Commande de pivotement pour le système de piste solaire IP66,Boîte de vitesse d'entraînement du pivotement IP66 |
||

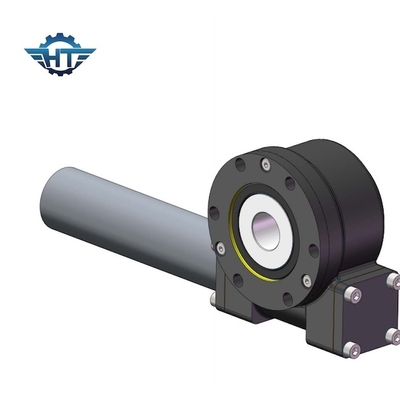

Commandes incluses de pivotement de Chambre, 12 pouces d'IP66 avec le moteur à courant alternatif pour des grues de camion
Description incluse d'entraînements de pivotement de Chambre
Nous offrons la commande de pivotement incluse par qualité particulièrement conçue pour la plate-forme de travail et les machines de construction aériennes. Notre équipement inclus d'entraînement de pivotement est également très utilisé dans le picovolte, CPV, STP, applications solaires de systèmes de piste de CSP.
Nous adoptons le processus d'essai de qualité du produit de trict.
Nous conduisons le contrôle de qualité global de la matière première au produit fini, chaque processus serons inspectés par les inspecteurs spécial-occupés avec la méthode d'essai d'équipements de détection.
Nous pouvons faire l'essai de vie active d'entraînement de pivotement, la commande de pivotement tournant sur l'outillage d'essai avec la charge axiale du client, charge radiale et inclinant le moment. Des incidences, les vitesses, les boulons, et les assemblées sont évalués sur plusieurs facteurs qui peuvent effectuer la représentation, y compris les caractéristiques de force et d'intégrité, de charge et de vitesse, de couple et de vibration, métallurgiques et dimensionnelles, et impacts sur l'environnement. L'autre essai peut être conduit selon les besoins des clients, de s'assurer que des caractéristiques faites sur commande sont rencontrées, et analysent l'échec et l'usage.
L'essai de cycle de vie confirme qu'aucun changement au processus de fabrication de composants, de matériaux, ou n'effectuera négativement les caractéristiques d'incidence et de ver. l'essai de la vie active d'entraînement de pivotement ne sont pas simplement des calculs théoriques, elles doit être prouvé dans l'essai exhaustif.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
Des commandes de pivotement sont employées quand une partie structurelle dans une machine doit être tournée le long d'un axe fixe dans la direction opposée jusqu'à l'autre, tout en en même temps assurant une connexion en étoile axiale et entre les deux pièces.
