Détails sur le produit:
|
| Type: | Série incluse de Se | Application: | Voiture tenant des plates-formes |
|---|---|---|---|
| Conducteur: | Moteur hydraulique | Catégorie d'IP: | IP66, IP65 |
| Couleur: | comme en a été faite la demande | Effciency: | 40% |
| Modèle: | Pouces SE9 | Rapport: | 61:1 |
| Mettre en évidence: | Anneau de pivotement d'engrenage à vis sans fin IP65,Anneau 380V de pivotement d'engrenage à vis sans fin,Commande d'incidence du pivotement IP65 |
||

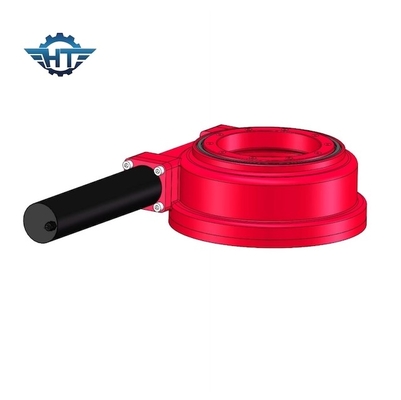

IP66 a enfermé la commande de pivotement avec le moteur hydraulique pour tourne la voiture tenant des plates-formes
Description incluse d'entraînement de pivotement
Les commandes de pivotement sont parfaites pour des situations exigeant charge-se tenir et couple de rotation de la même boîte de vitesse. Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Le pivotement SE7 conduisent des paramètres techniques
| Nom de produit | Commande du pivotement SE7 avec des moteurs de vitesse de 43Nm 24Vdc |
| Couple de sortie | 1750 N.m ; 1291,5 ft.lbs |
| Inclinaison du couple de moment | 10500 N.m ; 7749 ft.lbs |
| Tenir le couple | 13200 N.m ; 9741,6 ft.lbs |
| Charge axiale | kN 132 ; 29700 livres |
| Charge radiale | kN 58 ; 13050 livres |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Fonctionnalités clé
1. Prêt-à-installez le système avec l'anneau intégré de pivotement et facile à intégrer dans des applications existantes
2. Coûts de maintenance réduits
3. Paquets compacts pour des installations d'économie de l'espace
4. Disponible avec des brides pour tous les moteurs électriques standard et moteurs hydrauliques
5. Ver conduit
6. Système scellé de caniveau
7. La construction modulaire permet des modifications très rapides
8. Vie-logement prolongé qui enferme complètement l'adaptation (réservoir de graisse, protection contre la contamination et contact)
9. Capacité de charge maximum dans le design compact
