Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Applications: | Machines | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteur hydraulique | Installation: | Horizontal, vertical |
| Couleur: | comme en a été faite la demande | Contrecoup: | <0.15° |
| Mettre en évidence: | Commande hydraulique de pivotement de verticale de moteur,Lecteur vertical SE7 de pivotement,Commande solaire forgée de traqueur |
||

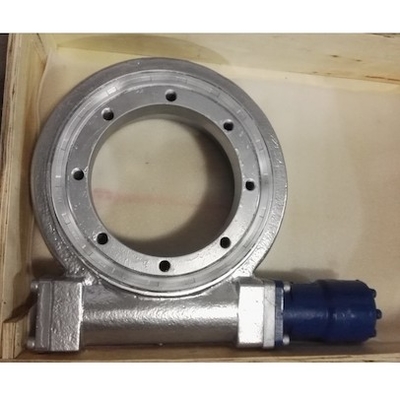

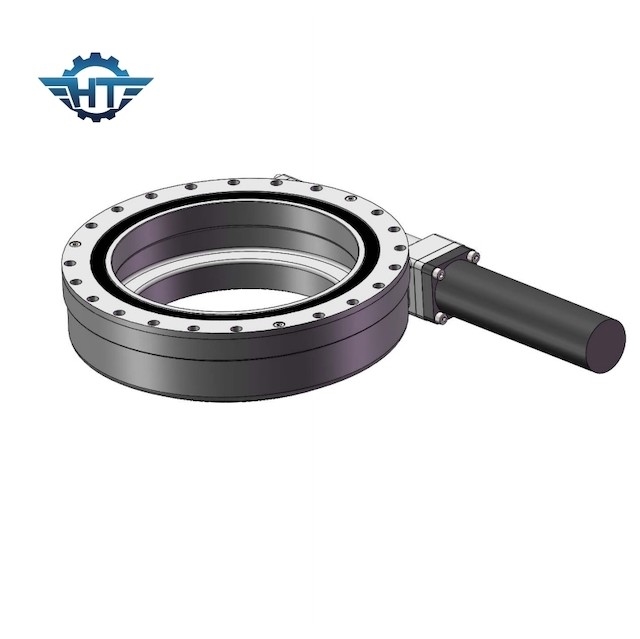

Boîte de vitesse hydraulique de petite taille de Drived, 7 pouces avec le logement inclus pour des machines
Description hydraulique de boîte de vitesse de Drived
Des incidences d'anneau de pivotement sont utilisées dans des applications de rotation et de plaque tournante.
L'incidence d'anneau du pivotement de Hangtuo utilise le double enveloppent la conception de ver et de vitesse qui fournit une haute précision, couple élevé. L'incidence et les vitesses sont assemblées dans un à verrouillage automatique, et prêt-à-installent le logement optimisé pour des performances système.
Paramètres d'entraînement du pivotement SE7
| Number modèle | SE7 |
| Marque | Hangtuo |
| Rapport de vitesse | 57:1 |
| Couple de sortie (nanomètre) | 2000 |
| Inclinant le couple (nanomètre) | 13500 |
| Tenant le couple (nanomètre) | 13200 |
| Poids (kilogrammes) | 21 |
| La température fonctionnante (℃) | -30~+120 |
| Point d'origine | Changshu, Chine (continent) |
| Inspectez | Pleine inspection |
| Traitement | Forge/usinage/revêtement/ensemble |
| Service | 24 heures d'en ligne |
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Caractéristiques
1. cheval de labour rentable dans l'industrie
2. utilisé pour la rotation dans les charges et les conditions extrêmes
3. contrat avec une densité de puissance élevée
4. ayez un logement au lequel enferme le système assure la protection contre l'environnement dur
5. tenez compte de l'intégration et de l'installation simples dans n'importe quel système
6. peut être adapté aux besoins du client
7. à verrouillage automatique pour augmenter la sécurité
Applications
Les incidences d'anneau de pivotement sont prêt-à-installent les joints tournants pour des turbines de vent, des transporteurs de charge lourde, des traqueurs solaires, des grues de port, l'équipement hydraulique, des tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
3. par exprès, TNT, FEDEX, DHL.
Emballage :
Exempt de cas en bois de la fumigation
