Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SE21" |
|---|---|---|---|
| Rapport de vitesse: | 125:1 | Couple de sortie évaluée: | kNm 16 |
| Inclinaison du couple: | kNm 205 | Efficacité: | 40% |
| Couleur: | RAL 9006 | Type de joint: | NBR+PVC, type de FB |
| Mettre en évidence: | Le joint de PVC de NBR a enfermé la commande de pivotement,Commande de pivotement pour le système de piste solaire 21 pouces,Anneau de pivotement d'engrenage à vis sans fin de 21 pouces |
||

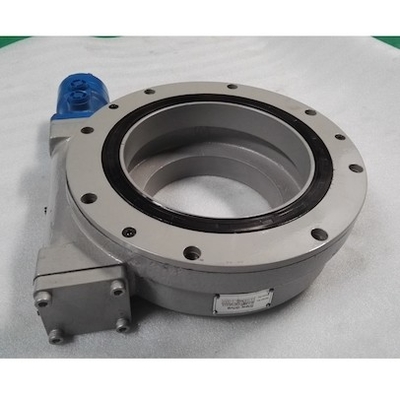

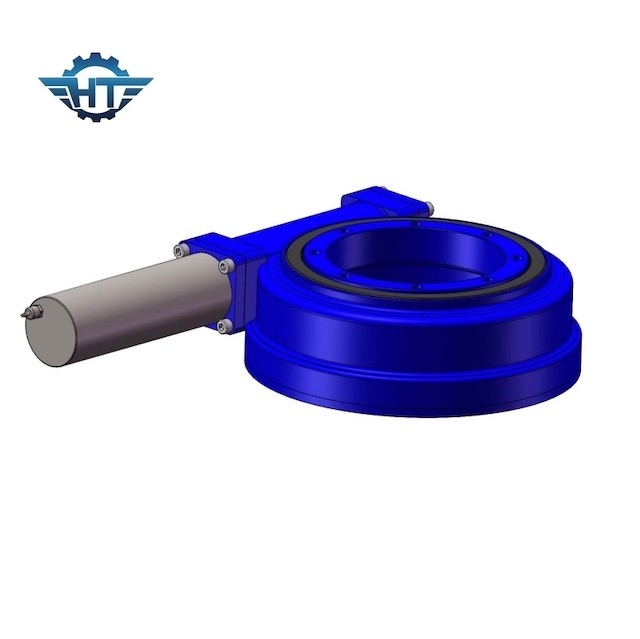

Engrenage à vis sans fin inclus pivotant Ring Drive, 21 pouces de taille de Bigh pour la robotique d'automation
Engrenage à vis sans fin inclus pivotant la description de Ring Drive
Le womr inclus embrayent la commande d'anneau de pivotement peut obtenir un grand rapport de transmission, plus compact que le mécanisme de vitesse oblique décalé d'axe. Avec la surface de maillage de dent de deux roues pour la ligne contact, sa portance est beaucoup plus haute que le mécanisme de vitesse oblique décalé d'axe. La commande de ver est équivalente pour se développer en spirales transmission, c'est transmission de maillage de multi-dent, ainsi la transmission est lisse, à faible bruit. Et elle est à verrouillage automatique, quand l'angle de guide du ver est moins que l'angle équivalent de frottement entre les dents de maillage, le mécanisme a la caractéristique de à verrouillage automatique ; elle peut réaliser l'inverse à verrouillage automatique, c'est-à-dire, seulement le ver pour conduire la roue de ver. Avec cette configuration, le mécanisme de ver utilisé dans les machines lourdes peut jouer un rôle de protection de sécurité.
Paramètres SE21 techniques
Point d'origine : Jiangsu, Chine (continent)
Marque : Hangtuo
Estimation axiale statique : 1600 KN
Estimation radiale statique : 640 KN
Estimation axiale dynamique : 385 KN
Estimation radiale dynamique : 335 KN
Condition : Nouveau
Couple de sortie : kNm 16
Rapport de vitesse : 125:1
Inclinaison du couple de moment : 205 KN.m
Tenir le couple : 105 KN.m
Moteur : 125CC, 160CC, moteur 200CC hydraulique
Service après-vente fourni : Ingénieurs disponibles pour entretenir des machines à l'étranger
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
Des commandes de pivotement de Hangtuo et l'incidence de pivotement/anneau peuvent être employés pour le matériel de construction et le système de robotique d'automation, tel que le camion ont monté des grues, les carnes en mer, excavatrice.
