Détails sur le produit:
|
| Type: | Boîte de vitesses d'entraînement d'orientation | Manière de expédition: | par chemin de fer, mer, air, exprès |
|---|---|---|---|
| délai d'exécution: | 3~45 jours | Taille: | 1 pouce à 25 pouces |
| Moteur d'orientation: | C.A., C.C, hydraulique | Couleur de peinture: | Basé sur la carte de couleur de Ral |
| Type de dent: | Dent hélicoïdale | Application: | Centrale de tour de CSP |
| Mettre en évidence: | Commande simple de pivotement d'axe de 6 pouces,Commande simple de pivotement d'axe de CSP,Boîte de vitesse d'entraînement de groupe de CSP |
||

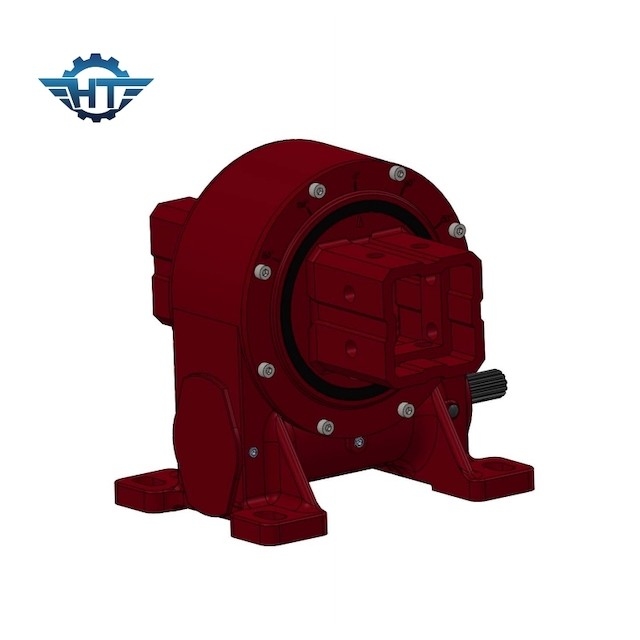

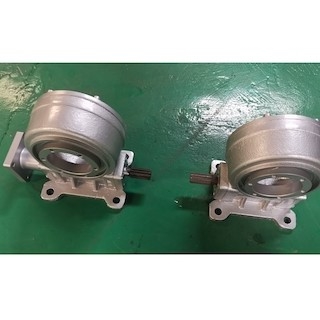

La commande simple de groupe de l'axe VE6, IP66 a enfermé envelopper la petite commande de groupe pour la centrale de CSP
Description simple d'entraînement de pivotement d'axe
La commande de pivotement de simple-axe est un produit mécanique avec une structure intégrée composée d'anneau de pivotement, de vitesse, de logement et de moteur (moteur électrique, moteur hydraulique, moteur pas à pas, moteur servo), qui est utilisé pour résister à axial, des charges de radial et de moment. Nous avons également développé les commandes élevées de pivotement de contrecoup spécifiquement pour des applications exigeant la haute précision.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Services adaptés aux besoins du client
1. 31:1 de rapport de réduction de vitesse au 150:1
2. installation horizontale, installation verticale ou installation combinée multiaxe
3. ver simple ou double ver
4. moteur électrique ou hydraulique
5. logement scellé
6. Peut être la conception adaptée aux besoins du client selon des conditions d'application
