Détails sur le produit:
|
| Modèle: | 3 pouces | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Efficacité: | 40% | Installez: | Verticale |
| Type: | Ver simple et Chambre incluse | Application: | Énergie solaire |
| Service d'OEM: | Disponible | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | moteur 24V planétaire | Matériel: | 42Crmo |
| Mettre en évidence: | Petit traqueur VE3 solaire pivotant Driv,Ver simple de moteur d'entraînement de pivotement,Petite commande électrique du groupe VE3 |
||

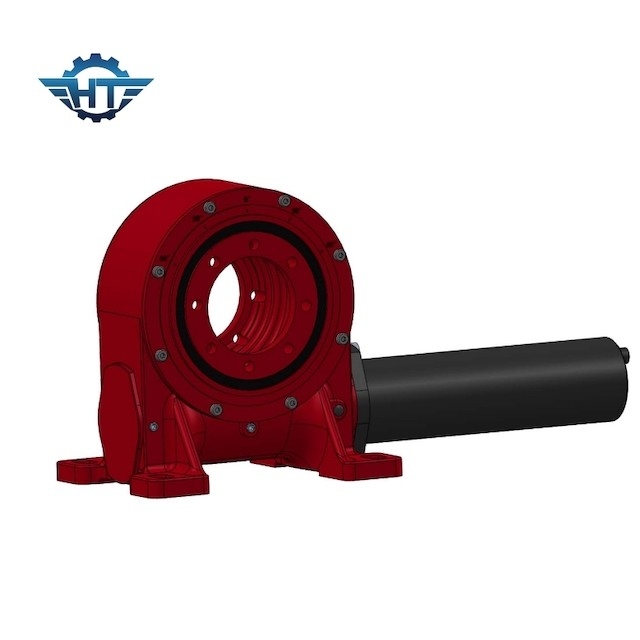

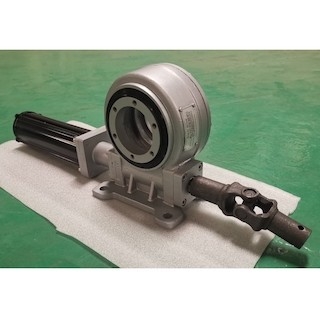

Commande de petite taille du pivotement VE3, IP66 pendant la vie de 30 champs appliquée dans le système de piste solaire
IP66 commande de groupe des 30 Champ-vies
Selon la franchise du mécanisme de transmission d'entraînement de pivotement, la commande de pivotement peut être divisée en type ouvert et type fermé. Habituellement, le type ouvert structure est en grande partie employé dans les applications où l'environnement est trop dur et l'entretien et le cycle d'entretien est court, et le type ouvert structure est plus commode pour des pièces. inspection, entretien et entretien, et remplacement plus commode. D'autre part, où les conditions environnementales ne changent pas beaucoup et le niveau de pollution environnementale est au-dessous du niveau moyen, la structure fermée peut fournir un plus long cycle de vie d'entretien.
La commande de pivotement peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. Des commandes d'anneau de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition
Avantages de produit
Les avantages exceptionnels de la commande de pivotement sont comme suit :
• La conception est très compacte, approprié à l'installation du matériel mécanique avec l'espace limité.
• Portance très élevée dans un design compact même.
• durable.
• Coûts de maintenance à prix réduit.
• Le logement moulé protège les pièces internes.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Participation Couple (N.m) |
Inclinaison Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision | IP | WorkingTep. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui |
251 |
Applications
Caractéristiques de conception et champs d'application de nouveau type commande de pivotement (mécanisme de pivotement d'engrenage à vis sans fin et de ver)
La coquille est faite d'acier moulé de haute qualité avec très de haute résistance. Tous l'engrenage à vis sans fin et le ver sont sont faits en 42CrMo et photoion nitrided. La résistance à l'usure et la force sont plus hautes que le matériel domestique traditionnel de la nitruration 50Mn de gaz. Plus forte que la dureté, la durée de vie est plus longue. Ce produit peut être employé pour les véhicules de transport à plat, les grues de rondin, les grues de simple-colonne, les poussoirs de poutre, les grues camion-montées, les véhicules de travail aérien, l'énergie solaire pour des inspections solaires, l'équipement d'automation et tout autre matériel mécanique ; dans l'industrie solaire de production d'électricité photovoltaïque, des commandes de pivotement sont généralement équipées des moteurs engrenage planétaires de C.C ou le C.A. a embrayé des moteurs sont principalement employés ; dans des machines de construction, des moteurs hydrauliques sont principalement utilisés en tant que systèmes d'entraînement de puissance.
