Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 9 pouces |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Efficacité: | 40% |
| Précis: | ≤ 0,1 | MOTEUR: | Moteur hydraulique |
| Couleur: | comme en a été faite la demande | Type: | Axe simple de ver simple |
| Mettre en évidence: | SE9 pivotant soutenant la commande,Pivotement soutenant le lecteur 42CrMo,boîte de vitesse d'entraînement du groupe 42CrMo |
||

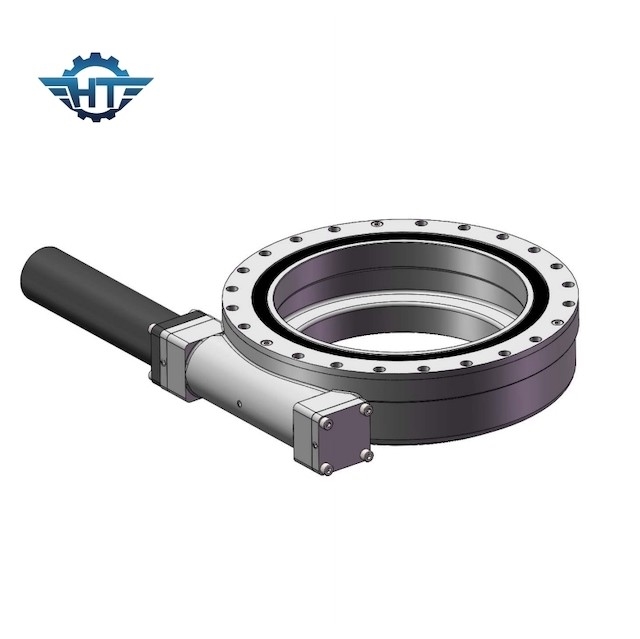

SE9 pivotant soutenant la commande avec le moteur hydraulique pour le camion extérieur de plate-forme de construction

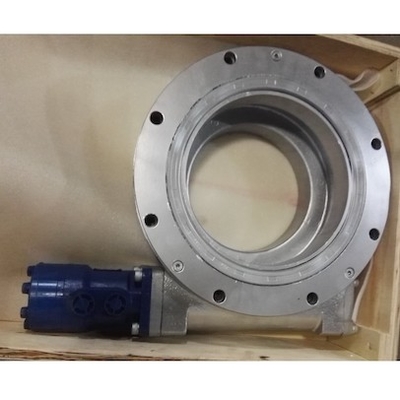

Commande hydraulique de pivotement de moteur
Les commandes de rapport de pivotement sont actionnées avec la technologie de ver de sablier pour donner la survie maximum charge-se tenant aussi bien qu'ont augmenté l'efficacité et l'exactitude.
Il y a beaucoup d'autres applications car la commande de rapport de pivotement est parfaite pour des applications exigeant charge-se tenir et couple de rotation de la même boîte de vitesse et appropriée pour la rotation lente avec les mouvements continus ou cycliques. Il convient au traqueur solaire, modèles tels que l'axe simple et le double axe, qui peuvent être appliqués dans le système solaire solaire de système de piste d'axe simple plat, de piste de système de piste simple oblique ou incliné et de double axe, et également dans les industries en tant que machiner des machines, des machines de construction et métallurgie, chaîne de montage automatisée équipement, énergie solaire, camion de plate-forme, équipement de protection de l'environnement, génération d'énergie éolienne et moulage des machines, aussi bien que de divers équipements de rotation lents de machines.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Application uniaxiale oblique
L'axe de rotation de la parenthèse de cheminement uniaxiale inclinée est installé à un angle d'inclination avec le plan horizontal, et tourne autour d'un axe unidimensionnel. La direction de l'axe de rotation est direction au nord-sud, de sorte que la surface de lumière-réception du module photovoltaïque soit comme perpendiculaire à l'angle d'incident de la lumière du soleil comme possible dans la direction unidimensionnelle.
Application verticale d'axe
Plein système de piste de « altitude + d'azimut », qui se déplace le long de deux haches de rotation et a deux degrés de liberté de rotation, qui peuvent complètement dépister la trajectoire du soleil pour maximiser l'énergie solaire reçue. Il convient aux secteurs élevés de latitude, et l'efficacité de production d'électricité peut être effectivement augmentée par plus de 35%, qui améliore de manière significative l'efficacité de production d'électricité des systèmes photovoltaïques.
