Détails sur le produit:
|
| Rapport de vitesse: | 57:1 | Type: | Chambre incluse |
|---|---|---|---|
| Application: | Énergie solaire | Conducteur: | Moteur électrique 12/24VDC |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | installez la méthode: | Horizontal, vertical |
| Mettre en évidence: | Commande de rapport de pivotement résistant,Petite commande d'anneau de pivotement de contrecoup,Commande solaire de groupe de CSP |
||

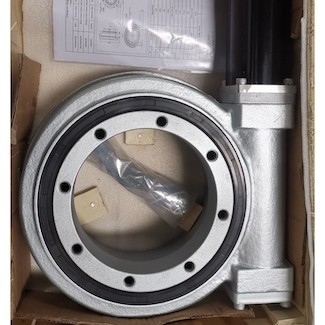

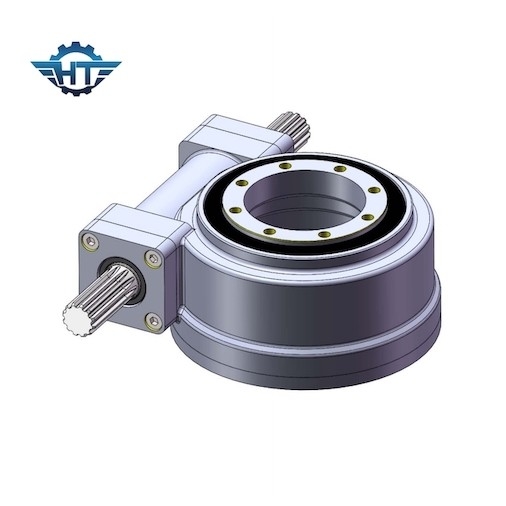

Le CE a certifié le petit contrecoup pivotant soutenant la commande avec la boîte de vitesse électrique pour Csp
Le CE a marqué la commande de pivotement
La commande de pivotement est un mécanisme plein-circulaire de transmission de décélération de pivotement qui intègre une source d'énergie d'entraînement. Elle utilise l'incidence de pivotement comme disciple de transmission et attachement de mécanisme. et l'enveloppe, et l'autre anneau est employée comme disciple de transmission et il lui est efficacement configuré est un mécanisme universel de transmission de décélération qui intègre les fonctions de la rotation, de la décélération et de l'entraînement, et en même temps a une structure simple et est commode fabriquer et maintenir une base de connexion pour l'organe mobile conduit, de sorte que l'incidence de pivotement elle-même soit une connexion de pivotement de plein-cercle, et la source d'énergie d'entraînement et la motivation essentielle.
La vitesse de pivotement est une pièce de noyau dans l'ensemble d'une boîte de commande de pivotement. En même temps que des trous d'attachement dans les anneaux, ils permettent un transport d'énergie optimisé avec une connexion simple et rapide entre les composants adjacents de machine. Elle est petite mais ils aident à réaliser certains des plus grands travaux dans les affaires. De la rotation de bras d'oscillation sur des grues à la plate-forme sur une turbine de vent et une énergie solaire, les anneaux de pivotement sont une partie intégrante de beaucoup de processus machinated.
C'est une solution idéale dedans :
1. Applications résistantes exigeant la portance significative
2. Conceptions où le positionnement précis est critique
3. Applications où la serrure d'individu est nécessaire
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Des commandes de pivotement sont employées dans le monde entier pour :
• Systèmes de véhicule et de grue.
• Rotation des attachements tels que des excavatrices, des pinces hydrauliques et des chariots élévateurs.
• Gestion d'installation (systèmes automatisés).
• Chargeant et déchargeant l'équipement.
• GPS.
