Détails sur le produit:
|
| Modèle: | SE12 | Rapport de vitesse: | 78:1 |
|---|---|---|---|
| Application: | Machines de construction | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteur hydraulique | Certificats: | ISO9001, CE |
| Installation: | Horizontal ou vertical | Entretien: | Basé sur le manuel |
| Couleur: | comme en a été faite la demande | Contrecoup: | <0.1° |
| Mettre en évidence: | Commande de pivotement d'engrenage à vis sans fin du couple 5800NM,Commande hydraulique de pivotement d'engrenage à vis sans fin de moteur,Commande de groupe de ver du couple 5800NM |
||

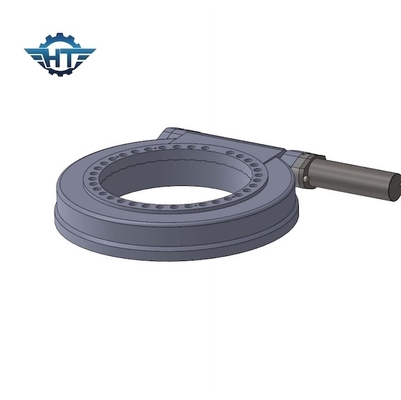

L'inclinaison élevée serrent à la clé dynamométrique l'engrenage à vis sans fin SE12 soutenant avec le moteur hydraulique pour les équipements industriels
Commande à engrenages de pivotement de ver
Le type commande de ver-vitesse de pivotement est développé par l'incidence d'anneau de pivotement. Il se compose de logement, d'engrenage à vis sans fin, de moteur et d'autres accessoires. Comparé à l'incidence traditionnelle de pivotement, la structure est rendue compacte, coffre-fort et modularité. De nos jours, en raison de la demande du chargement lourd, le ver a massacré le dispositif d'entraînement a été développé. Il a une meilleure compacité de structure de produit et un couple de capacité et à haute production de chargement élevé.
Caractéristiques
Les caractéristiques du mécanisme d'engrenage à vis sans fin :
1. Un grand rapport de transmission peut être obtenu, qui est plus compact que le mécanisme de vitesse hélicoïdal de chanceler-axe
2. Les surfaces de maillage de dent des deux roues sont alignées en contact, et sa portance est beaucoup plus haute que celle du mécanisme de vitesse hélicoïdal décalé d'axe
3. La commande de ver est équivalente à une commande de vis, qui est une commande de maillage de multi-dent, ainsi la commande est stable et le bruit est petit.
4. À verrouillage automatique. Quand l'angle de dérive du ver est moins que l'angle équivalent de frottement entre les dents d'engrenage de maillage, le mécanisme a les propriétés à verrouillage automatique et peut réaliser pour renverser à verrouillage automatique, c.-à-d., seulement le ver peut conduire le ver, mais pas le ver. Comme le mécanisme à verrouillage automatique de ver utilisé dans ses machines lourdes, son à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité.
5. L'efficacité de transmission est basse et l'usage est sérieux. Quand les mailles d'engrenage à vis sans fin et les commandes, le patinage relatif entre les dents d'engrenage de maillage
La vitesse dynamique est grande, ainsi la perte de frottement est grande et l'efficacité est basse. D'autre part, la vitesse de glissement relative cause la génération sérieuse d'usage et de chaleur sur la surface de dent. Afin d'absorber la chaleur et réduire l'usage, des matériaux plus chers avec de bonnes propriétés antifriction et antiusure et bon lubrifiant des dispositifs sont employés souvent, ainsi le coût est haut.
6. La force axiale du ver est grande
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Les applications incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
