Détails sur le produit:
|
| Rapport de vitesse: | 61:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Énergie solaire | Conducteur: | DC/AC |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | Contrecoup: | 0,1 degrés |
| Mettre en évidence: | Commande hydraulique de groupe de C.C à C.A.,Commande hydraulique de groupe d'équipement de perçage d'un tunnel,Commande solaire de traqueur de contrecoup de 0 |
||

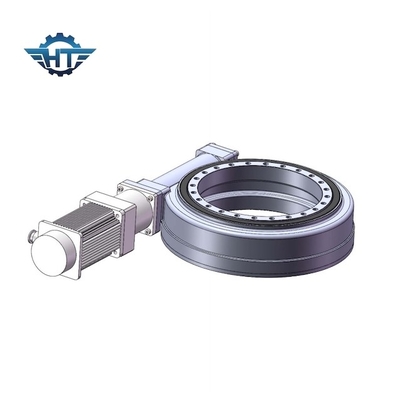

SE9 moteur hydraulique Drived pivotant le logement de Ring Bearing With IP66 pour l'équipement de perçage d'un tunnel
Commande du pivotement SE9 avec le moteur hydraulique
Les dispositifs de cheminement solaires d'entraînement de pivotement adopter l'incidence de pivotement et la structure annulaire de ver, qui peuvent réaliser le contact de multi-dent. Il a les caractéristiques du grand couple de transmission et de l'opération stable, peut résister à grand radial et les charges axiales et le couple fort de renversement (résistance d'anti-vent) est très utilisé dans les systèmes de piste solaires de production d'électricité photovoltaïque et d'autres nouvelles industries énergétiques par les clients domestiques et étrangers.
Les produits ont actuellement 10 modèles s'étendant de 1 pouces de diamètre à 25 pouces de diamètre, et plus de 60 variétés, qui peuvent répondre aux besoins de différentes formes de général photovoltaïque, photoélectrique, léger et de la chaleur et de cheminement de précision.
Caractéristiques
1. tenez sans risque les charges radiales et axiales
2. transmettez un couple pour tourner en même temps
3. avec l'engrenage à vis sans fin, peut magnifier un couple dans plus à basse vitesse
4. l'économie de l'espace, rendent compactes avec la densité de puissance élevée
5. le logement inclus assure la protection contre des facteurs environnementaux
6. d'un seul bloc tenez compte de l'intégration simple à n'importe quel système
7. les solutions adaptées aux besoins du client telles que les revêtements, les joints, les graisses etc. sont disponibles
Paramètres de la commande du pivotement SE9 avec le moteur hydraulique
| Le pivotement SE9 conduisent des données de performance | |||
| Vitesse de sortie évaluée | 1.97RPM | ||
| Couple normal de sortie | 4880 N.m | ||
| Max Output Torque (3sec.) | 6100 N.m | ||
| Inclinant le couple de moment (max) | 49900 N.m | ||
| Tenant le couple (MAXIMUM) | 30800 N.m | ||
| Estimation axiale (max) | 340kN | ||
| Estimation radiale (MAXIMUM) | kN 130 | ||
| Rapport d'entraînement de pivotement | 61:1 | ||
| Cheminement de la précision | <0.1 | ||
| IP (classe) | 66 | ||
| Eficiency | 40% | ||
| La température | -40℃ | +120℃ | ||
| Données de performance hydrauliques de moteur | |||
| Déplacement | 125cm/rev | ||
| Écoulement | 18L /min | ||
| Pression | 12.5Mpa | ||
| Vitesse de sortie | 120 r/min | ||
| Couple normal de sortie | 200 N.m | ||
| Max Output Torque | 250N.m | ||
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Application de grue montée par camion
La grue montée par camion se rapporte à une multi-action levant la machine qui est installée sur le châssis d'un véhicule pour soulever verticalement et transporter horizontalement les objets lourds dans une certaine marge. C'également s'appelle une grue montée par camion et appartient aux machines de manipulation matérielle.
Application de voiture s'élevante autopropulsée de bras articulant
Le véhicule articulé de travail aérien de bras est un dispositif de levage utilisé pour le travail aérien. Il peut croiser des obstacles et effectuer le travail aérien. Quand la plate-forme est soulevée dans n'importe quelle position, elle peut être actionnée tout en marchant. Elle a une structure compacte et une direction flexible. Passages étroits et zones de manoeuvre serrées.
