Détails sur le produit:
|
| Rapport de vitesse: | 125:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Énergie solaire | Conducteur: | Moteur hydraulique |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | Contrecoup: | 0.1° |
| Mettre en évidence: | Conteneur Crane Solar Slew Drive,Couple élevé d'entraînement solaire de groupe,Commande de pivotement d'engrenage à vis sans fin de grue de conteneur |
||

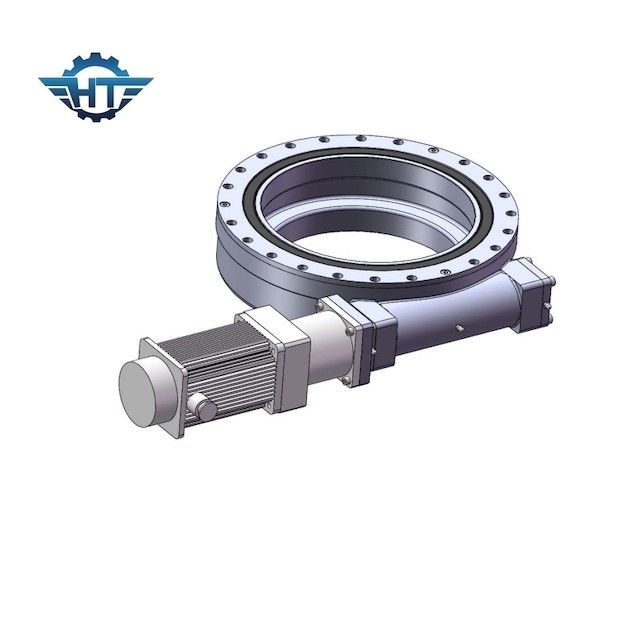

Haute précision pivotant Ring Drive, Chambre incluse de couple élevé pour New Energy solaire
Commande de pivotement de haute précision
La commande de pivotement se compose habituellement de ver, d'incidence de pivotement, de logement, de moteur et d'autres composants. Puisque ses composantes principales adoptent l'incidence de pivotement, elle peut soutenir la force axiale, force radiale et d'emboutage moment en même temps. Comparé aux produits traditionnels de pivotement, la commande de pivotement est facile à installer, facile à maintenir, et ménage de l'espace d'installation dans une large mesure.
Le produit a un large éventail d'applications et peut être très utilisé dans les camions à plat résistants, les grues de conteneur, les grues camion-montées, les machines d'exploitation, les véhicules de travail aérien, les dispositifs de radar, les systèmes de production d'électricité solaire pour des patrouilles du soleil, les machines de construction et les nouveaux domaines d'énergie. Habituellement quand la commande rotatoire est installée sur le moteur principal, le contrecoup de maillage de l'engrenage à vis sans fin et le ver a une influence très importante sur les performances du moteur principal.
Afin d'assurer la flexibilité d'opération et la douceur de la commande de pivotement, il y a certaines conditions pour le contrecoup de l'engrenage à vis sans fin et du ver de la commande de pivotement. Cependant, l'existence du contrecoup dans les moyens de transmission d'engrenage à vis sans fin que quand les changements de direction de rotation, là n'est aucune transmission pour une certaine distance, qui affecte l'exactitude de transmission du dispositif rotatoire d'entraînement. Les commandes de pivotement sont employées souvent dans des situations à vitesse réduite et de charge lourde de travail.
Avec l'utilisation continue, l'usage des engrenages à vis sans fin et les vers cause l'augmentation du contrecoup, et l'augmentation en contrecoup ne peut pas être ajustée pour compenser, ayant pour résultat une augmentation continue d'impact de maillage. La condition de travail de la commande de pivotement détériore brusquement, qui raccourcit considérablement la vie active de la commande de pivotement et augmente le coût d'utilisation.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Caractéristiques
1. Rapport de vitesse
La rotation de la commande d'anneau de pivotement réduit la vitesse du membre conduit et multiplie également son couple et l'augmenter proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
2. Ver de sablier
Nos commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité.
3. Fonction
Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse. Et il est à verrouillage automatique.
Applications
1. La production d'électricité photovoltaïque de champ de production d'électricité photovoltaïque est un champ important d'application de la commande rotatoire. L'utilisation des modules photovoltaïques solaires avec la commande rotatoire comme élément mobile peut exactement ajuster l'angle de rotation et l'angle d'altitude du centre serveur selon les différentes positions du soleil au cours de la journée. Les panneaux sont à un angle de réception optimal.
2. Le champ de la génération d'énergie éolienne mêmes que la production d'électricité photovoltaïque, la commande rotatoire peut être appliqué à la pièce de lacet de la turbine de vent pour réaliser la rotation 360° horizontale du mécanisme, afin d'ajuster mieux l'angle de réception.
