Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Couple normal de sortie: | 533 nanomètre |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Tenir le couple: | 7000 nanomètre |
| Inclinaison du couple: | 744 Nm | Couple de sortie évaluée: | 0,065 tr/min |
| Utilisation: | Traqueurs solaires | Fonction de protection: | IP66 |
| Mettre en évidence: | Petite commande de groupe de tringlerie solaire de traqueur,533Nm a massacré la commande pour le système de piste solaire,commande de groupe d'engrenage à vis sans fin 533Nm |
||

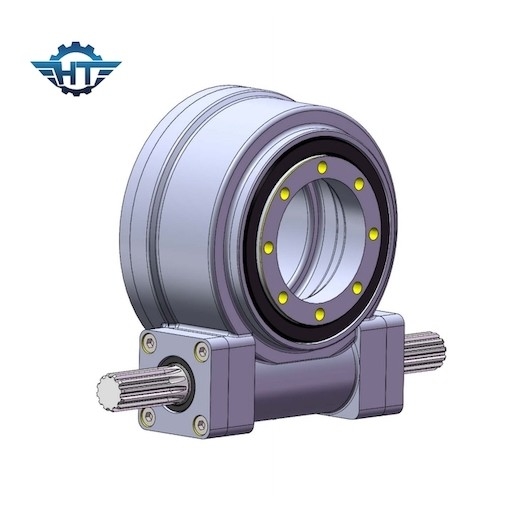

Engrenage à vis sans fin SE3 IP66 pivotant le système de Ring Bearings For Solar Tracking
Individu IP66 fermant à clef la commande de pivotement
Selon la forme variable de transmission de vitesse de commandes de pivotement, il peut être divisé en commande de pivotement de vitesse et commande de pivotement d'engrenage à vis sans fin, héritant des caractéristiques respectives de la commande de vitesse et de la commande d'engrenage à vis sans fin. En termes de portance, la représentation du ver à engrenages est meilleure que celle du type de dent, et quand la commande de ver d'enveloppe est employée, sa portance, résistance de déformation et rigidité de transmission sont encore améliorées, mais l'engrenage à vis sans fin et le type commande rotatoire de ver en termes d'efficacité.
Avantages
La commande de pivotement est un mécanisme de réduction fortement intégré de pivotement de plein-cercle. La taille axiale de la chaîne n'est pas beaucoup différente, qui est salutaire à l'aplatissement de la structure des pièces de connexion de transmission de série, réduisant de ce fait la taille du matériel mécanique entier.
En outre, si c'est une commande à engrenages à engrenages ou de ver de pivotement, parce que la différence de taille entre les pièces principales et conduites elle-même est très grande, il est plus facile de réaliser la grande transmission de rapport de transmission, qui est également difficile pour beaucoup d'autres types de mécanismes variables de transmission de vitesse.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Remarques :
Puisque la commande de pivotement sera équipée de différents moteurs d'entraînement et la représentation de la commande de pivotement est différente, entrez en contact avec svp nos ventes pour le prix spécifique. Nous reconstituerons votre message d'ici 12 heures.
Applications
La commande de pivotement peut être employée dans n'importe quelle occasion qui exige la rotation de plein-cercle et exige la vitesse variable. Quand il est nécessaire de réaliser le transport d'énergie d'un plus grand couple, la transmission du mouvement de plus haute précision, ou la sélection du mécanisme qui exige la compacité et l'intégrité élevées de la constitution, la commande de pivotement est la meilleure solution.
Les applications plus communes sont généralement la structure rotatoire de plein-cercle des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et diverses machines à long terme de suivi automatique. Il est facile d'effectuer la commande numérique, ainsi il a beaucoup d'applications dans le domaine des robots industriels.
