Détails sur le produit:
|
| Modèle: | SE9 | Tenir le couple: | 30800 Nm |
|---|---|---|---|
| Inclinaison du couple: | 45000 nanomètre | Couple de sortie: | 4400 nanomètre |
| Couleur: | comme en a été faite la demande | Charge axiale statique: | kN 340 |
| Charge radicale statique: | kN 130 | Tension de moteur: | 24V, 12V, 220V, 380V |
| Mettre en évidence: | Héliostat concentré pivotant soutenant la commande,Pivotement soutenant la peinture du lecteur IP66,Commande concentrée de pivotement de ver d'héliostat |
||

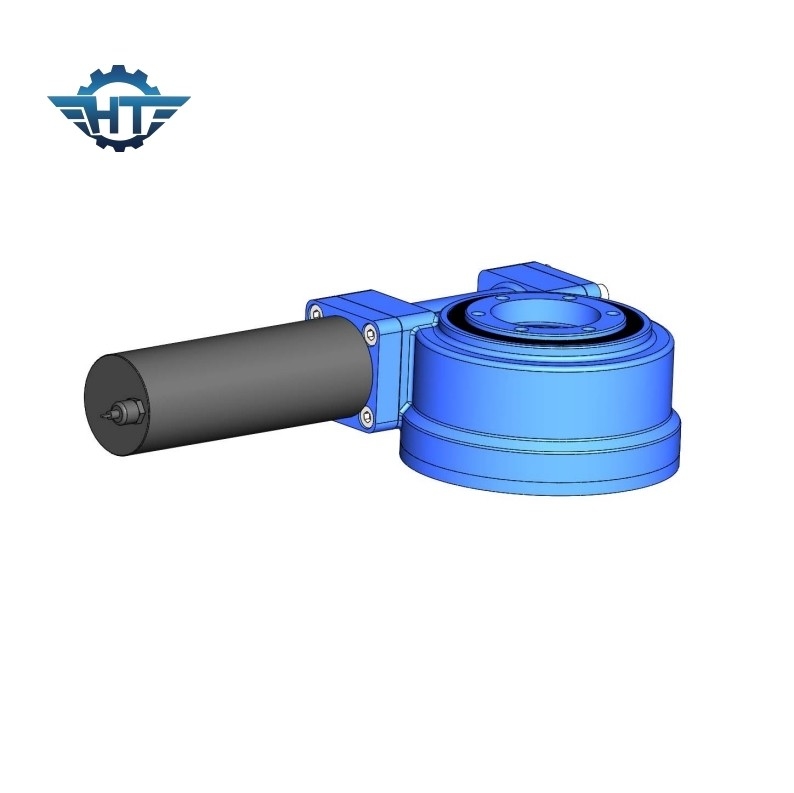

Le cheminement de Sun a massacré l'incidence d'entraînement avec la peinture IP66 pour l'héliostat concentré
Double commande de groupe d'enveloppement
La commande circulaire de pivotement est une technologie traditionnelle et mûre, mais la commande de pivotement est relativement nouvelle comme structure intégrée. L'amélioration du degré d'intégration apporte non seulement beaucoup d'avantages dans l'application, mais crée également beaucoup de commodité pour la fabrication et l'usage. L'amélioration de la précision et de la longévité de cette structure et plus loin l'expansion de son champ d'utilisation sont des tâches importantes pour que la conception, la fabrication et les utilisateurs explorent sans interruption l'amélioration et le développement dans la pratique.
Les caractéristiques et les modèles des paires d'entraînement de pivotement sont différents, comme SE/ZE/VE//ZSVE/ZSDE, etc.1 », 3", 5", 7", 9", 12", 14", 17", 21", 25" et d'autres caractéristiques. Le « Se » dans le label modèle représente : l'abréviation anglaise du pivotement et enfermer Q370571775.
Puisque le composant de noyau adopte l'incidence de pivotement, il peut soutenir la force axiale, force radiale et d'inclinaison moment en même temps. La paire d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace d'installation dans une large mesure. Ce produit peut être très utilisé dans des machines de construction et de nouveaux domaines d'énergie tels que les camions à plat résistants, les grues de conteneur, les grues camion-montées, les véhicules de travail aérien, les systèmes solaires de groupe électrogène pour des patrouilles du soleil, etc.
Des commandes de pivotement peuvent être fondamentalement divisées en commandes simples de pivotement d'entraînement de ver et doubles commandes de pivotement d'entraînement de ver.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Champs d'application pour des commandes de pivotement
L'engrenage à vis sans fin et le ver que le mécanisme sont employé souvent dans les occasions où deux axes sont chancelés, le rapport de transmission est grand, la puissance de transmission n'est pas grand, ou intermittent travail.
La commande de pivotement peut être appliquée au moteur principal qui fait le mouvement circulaire, tel que la plaque tournante de grue, les machines rotatives, et à d'autres machines qui effectuent le travail circulaire. Une fois que le produit est mis dans la production, il peut être très utilisé dans le domaine des machines de construction représenté par des véhicules de travail aérien et des grues de camion, aussi bien que dans le domaine de la nouvelle énergie représenté par la génération solaire d'énergie éolienne de production et d'électricité photovoltaïque, aussi bien que d'autres champs d'automation, machine-outil fabriquant, communications aérospatiales, etc. Il peut dire que, le potentiel du marché de ce produit est énorme.
Liste d'application de paires d'entraînement de pivotement : la double commande de pivotement de ver pour des machines de construction, commande de pivotement de la grue camion-montée, commande de pivotement du camion à plat résistant, commande de pivotement du véhicule de travail aérien, commande de pivotement de la voiture de rail, commande de pivotement du camion d'aspiration d'eaux d'égout, commande de pivotement de la griffe rotatoire, commande de pivotement de véhicule d'inspection de pont, commande de pivotement de poussoir de poutre de chemin de fer de la Chine, énergie éolienne embardent commande de pivotement, commande solaire de pivotement.
