Détails sur le produit:
|
| Type: | Axe simple | Tension de moteur: | 24 V |
|---|---|---|---|
| Hall: | facultatif | Installation: | Horizontal, vertical |
| Couleur: | Gris argenté | Matériel: | Acier de haute résistance |
| Garantie: | 10 ans | ||
| Mettre en évidence: | SE1 pivotant soutenant la commande,Pivotement soutenant l'acier de nitrure d'entraînement,Petit acier de nitrure d'entraînement de pivotement |
||

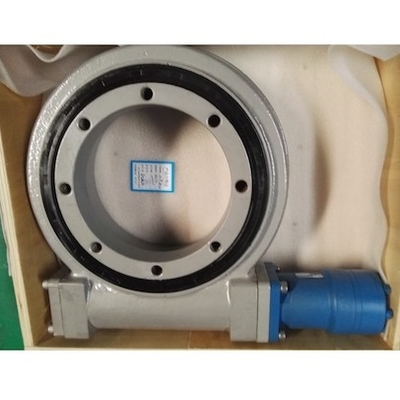

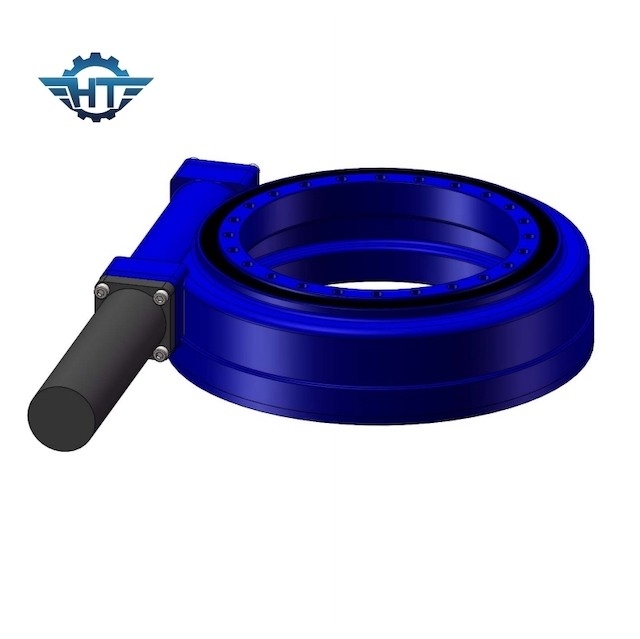

Acier de haute résistance de nitrure de petite du pivotement SE1 utilisation d'entraînement pour le système de piste solaire
Commande de haute résistance de pivotement
Traitement thermique de la commande de pivotement
Traitement thermique de caniveau : Les caniveaux de l'incidence de pivotement sont surface-inductif éteinte, et la dureté de extinction est assurée à HRC 55-62, qui peut réaliser la profondeur suffisante d'une couche durcie.
Traitement thermique de vitesse : En raison de la nécessité de transmettre la force, un des anneaux de pivotement a habituellement des dents. L'état de traitement thermique de la vitesse est généralement normalisé ou gâché. La surface de dent peut également être éteinte selon les besoins des utilisateurs. La dureté de extinction est entre 50 et 60 HRC et profondeur suffisante peut être garanti. La vitesse éteignant peut être divisée en pleine extinction de dent et induction simple de dent durcissant selon l'application. le durcissement d'induction de Simple-dent peut être divisé en racine de surface de dent éteignant et extinction de surface de dent.
Traitement thermique de traitement thermique de rapport de caniveau de petit pivotement : Les caniveaux de l'incidence de pivotement sont surface-inductif éteinte, et la dureté de extinction est assurée à HRC 55-62, qui peut réaliser la profondeur suffisante d'une couche durcie.
Données techniques de la commande du pivotement SE1
| Commande du groupe SE1 | Données de moteur | ||
| Couple évalué | 384 N.m | Tension évaluée | 24 VOLTS CONTINU |
| Vitesse nominale | 0,06 T/MN | Courant évalué | <8 A=""> |
| Max Output | Couple (3sec.) 460 N.m | De puissance de sortie | 25 W |
| Rapport | 32:1 | Vitesse nominale | 2 T/MN |
| La température | -30℃~80℃ | Longueur de fil | 1 MÈTRE |
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Application uniaxiale plate
Le simple-axe plat dépistant la parenthèse est une forme de dépister la parenthèse avec la disposition au nord-sud et de cheminement est-ouest. Selon l'algorithme astronomique, le moteur conduit la parenthèse pour faire le module dépister l'angle d'azimut du soleil, augmenter le composant direct de la lumière du soleil sur la surface du module photovoltaïque, et puis augmenter la production d'électricité.
