Détails sur le produit:
|
| Modèle: | SE9 | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Application: | Machines de construction | Type: | Commande hydraulique de groupe |
| Moteur conduit: | Moteur hydraulique | Garantie: | 12 mois |
| Certificats: | ISO9001, CE | Installation: | Comme conceptions des clients |
| Mettre en évidence: | Commande hydraulique du pivotement IP66,Grand moment de inclinaison d'entraînement hydraulique de pivotement,grande commande solaire de inclinaison de groupe de moment |
||

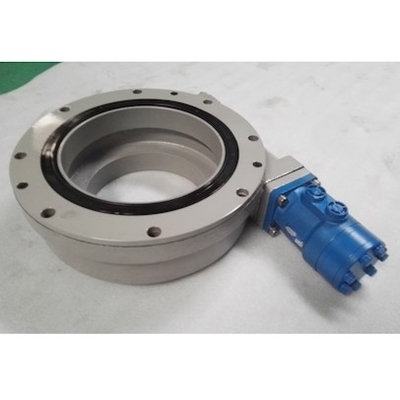

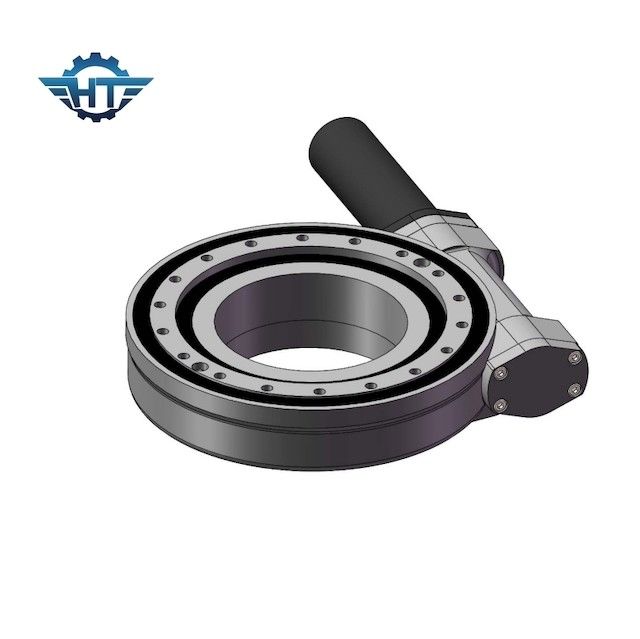

Commande hydraulique du pivotement IP66, grand moment de inclinaison pour la machine ouverte de construction de champ
Commande hydraulique de pivotement
La commande de pivotement est un mécanisme plein-circulaire de transmission de décélération de pivotement qui intègre une source d'énergie d'entraînement. Elle utilise une incidence de pivotement comme disciple de transmission et attachement de mécanisme. et l'enveloppe, et l'autre anneau est employée comme disciple de transmission et il lui est efficacement configuré est un mécanisme universel de transmission de décélération qui intègre les fonctions de la rotation, de la décélération et de l'entraînement, et en même temps a une structure simple et est commode fabriquer et maintenir une base de connexion pour l'organe mobile conduit, de sorte que l'incidence de pivotement elle-même soit une connexion de pivotement de plein-cercle, et la source d'énergie d'entraînement et la motivation essentielle.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Remarques :
1. Le moteur électrique ou le moteur hydraulique sont les accessoires facultatifs, utilisateurs peut choisir selon leurs propres besoins.
2. En raison de le grand nombre de modèles de produit, svp contactez-nous par téléphone pour des dessins plus détaillés.
3. traitement professionnel de coutume de diverses commandes rotatoires non standard selon des besoins de l'utilisateur.
4. Si vous rencontrez des problèmes pendant la sélection et l'utilisation de produit, svp contactez-nous par l'email ou le téléphone.
Applications
Des commandes de pivotement sont employées quand une partie structurelle dans une machine doit être tournée le long d'un axe fixe dans la direction opposée jusqu'à l'autre, tout en en même temps assurant une connexion en étoile axiale et entre les deux pièces.
Les commandes de pivotement sont très utilisées, principalement mais non limité à l'industrie mécanique, aux excavatrices, aux systèmes d'antenne, à l'industrie de matériel médical, aux militaires, à la technologie des travaux en mer, aux grues gauches dans des véhicules ferroviaires, aux grues de plate-forme de bateau, aux grues de camion et aux grues de construction. Télescopes, aléseuses de tunnel, turbines de vent, centrales solaires et remorques aussi bien que dans le domaine de l'aviation et de l'espace.
