Détails sur le produit:
|
| Rapport de vitesse: | 57:1 | Efficacité: | 40% |
|---|---|---|---|
| Type: | Inclus | Application: | Machines de construction |
| Service d'OEM: | Disponible | Conducteur: | Moteur hydraulique |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Mettre en évidence: | Le concentrateur de cuvette a enfermé la commande de pivotement,Lecteur inclus 2000NM de pivotement,Commande solaire de traqueur de concentrateur de cuvette |
||

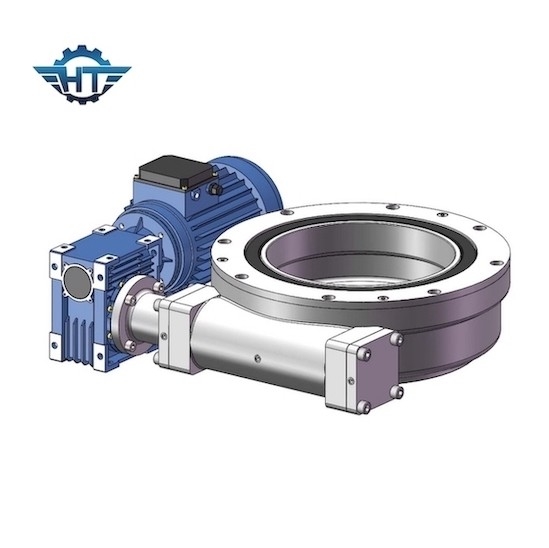

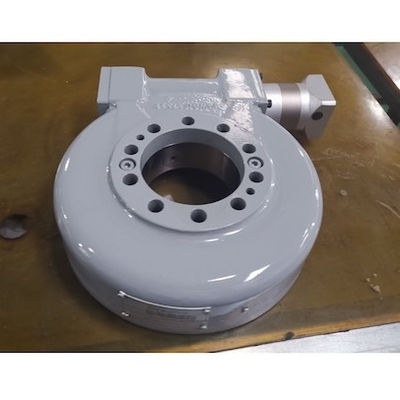

Commande incluse de pivotement de la Chambre SE7, efficacité de transmission de 40% pour le concentrateur de cuvette
Commande de pivotement de concentrateur de cuvette
Le système de production d'électricité thermique de cuvette se rapporte à un système qui utilise un réflecteur parabolique de cuvette pour concentrer la lumière du soleil sur un collecteur de la chaleur pour chauffer le milieu de transfert de chaleur, produisent de la vapeur dans l'échangeur de chaleur, et poussent la turbine à vapeur pour conduire le générateur pour produire de l'électricité. C'est le système le plus approprié de production d'électricité dans la production d'électricité thermique solaire.
La commande de pivotement est un produit spécial de décélération de pivotement dérivé du produit de rapport de pivotement avec l'intégration élevée, grand rapport de réduction, structure simple, entretien commode d'utiliser-et. Les anneaux intérieurs et externes réalisent respectivement l'entrée et sortie de la puissance d'entraînement, de sorte que la commande de pivotement puisse non seulement réaliser la rotation de 360 degrés sans arrêt, mais installer également la source d'énergie d'entraînement sur la base du cadre de rapport de pivotement en même temps, ainsi son efficacité de transmission est haute, il est une mécanique une nouvelle addition à la famille de transmission. Et parce que c'est essentiellement un réducteur, ce peut également s'appeler un réducteur rotatoire, un réducteur de plaque tournante ou une plaque tournante d'entraînement.
La commande de pivotement est partie fondamentale en rassemblant la plupart de chaleur du soleil pour le système de concentrateur de cuvette.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Fonctionnalités clé
1. Force importante de transmission et structure compacte.
2. Les surfaces de maillage de dent sont alignées en contact, et leur portance est plus grande
3. La commande de ver est une commande de maillage de dent, la commande est stable et le bruit est petit.
4. Il a la propriété à verrouillage automatique, et sa propriété à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité.
Applications
Le dispositif d'entraînement de sleiwng est utilisé dans le système de la tour CSP pour conduire l'héliostat à « chasser le soleil ». Le système d'entraînement de pivotement des machines de Hangtuo adopte la nouvelle technologie, qui peut effectivement aider des propriétaires à réduire le coût de cycle de vie total de pivoter des produits d'entraînement, améliorant de ce fait considérablement le taux de rendement d'investissement des usines de CSP.
