Détails sur le produit:
|
| Type: | Vitesse incluse de pivotement de maison | Caractéristique: | Verrouillage d'individu |
|---|---|---|---|
| Application: | Traqueurs solaires de support de picovolte | MOTEUR: | Moteur pas à pas |
| Couleur: | comme en a été faite la demande | Efficacité: | 40% |
| Catégorie d'IP: | IP66 | Rapport: | 61:1 |
| Mettre en évidence: | Le tube 84*84 a enfermé la commande de pivotement,Commande de pivotement d'engrenage à vis sans fin de picovolte,Moteur d'entraînement de pivotement de picovolte |
||

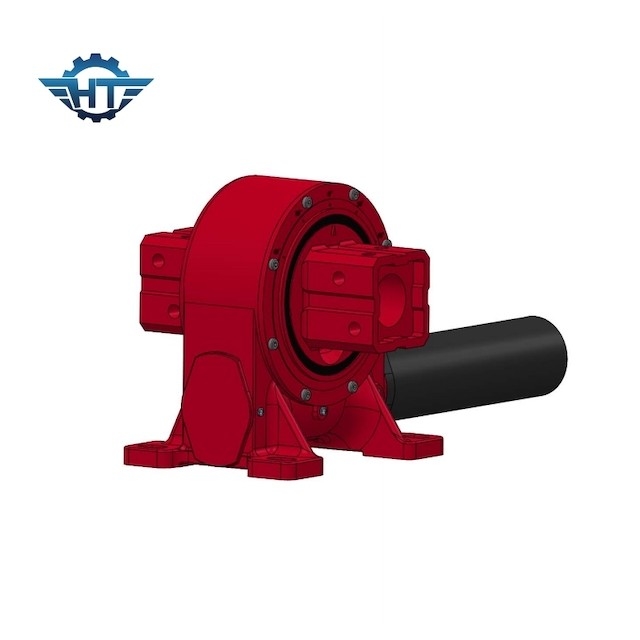

Vitesse de pivotement d'engrenage à vis sans fin de taille de tube de VE9 84*84 pour les traqueurs solaires de support de picovolte
Description d'entraînement de pivotement
Pour satisfaire la demande croissante en tubes carrés de principal organisme dans des conceptions de système de piste, nos commandes verticales de pivotement sont disponibles dans un grand choix de tailles carrées de tube qui aident différents clients à réaliser certains des plus grands travaux dans un grand choix d'applications. De la rotation de bras d'oscillation sur les systèmes de piste solaires aux grues, les turbines de vent, et les commandes de pivotement sont déjà une partie intégrante de beaucoup de processus de usinage.
Particulièrement la conception verticale est le plus grand point culminant de la commande de pivotement de Hangtuo. La conception verticale est principalement employée pour les systèmes de piste solaires. La nouvelle structure d'engrenage à vis sans fin simplifie la structure complexe de la parenthèse solaire de système de piste de simple-axe et réduit le coût du système entier. Jeu vertical de conception un rôle plus concurrentiel sur le marché solaire de traqueur.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications d'entraînement de pivotement
La demande la plus commune d'entraînement de pivotement de commandes de pivotement de simple-axe est les traqueurs solaires, y compris des systèmes de piste de simple-axe, des systèmes de piste de double-axe, et les systèmes de simple-axe incluent les systèmes plats de simple-axe, les systèmes inclinés de simple-axe, et les systèmes inclinés de simple-axe. Il y a également des applications des systèmes photothermiques tels que les héliostats photothermiques, le Fresnel, le photovoltaics photothermique (CSP) et concentré de cuvette (CPV). En outre, les commandes de pivotement jouent également un rôle important dans d'autres industries traditionnelles, satellite ou les antennes de radar, d'autres applications incluent des ascenseurs de voiture, positionneurs robotiques de bras et équipement d'étape, pour appeler quelques uns.
