Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Efficacité: | 40% | précision: | ≤0.1 |
| Conducteur: | Moteur électrique | Type: | Axe simple vertical |
| Application: | Usine solaire extérieure de picovolte | OEM: | Oui |
| Mettre en évidence: | Engrenage à vis sans fin pivotant Ring Slewing Drive,Commande incluse solaire extérieure de pivotement de picovolte,Le contact dentaire multi a enfermé la commande de pivotement |
||

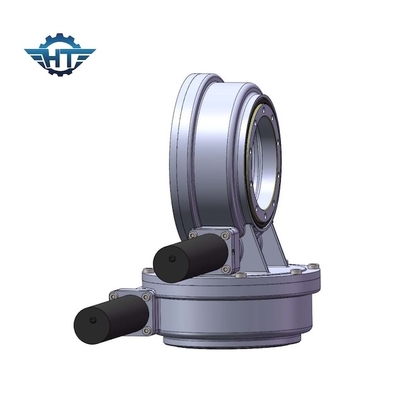

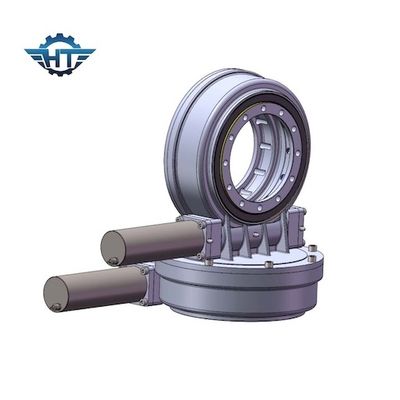

Engrenage à vis sans fin multi du contact dentaire SDE7 pivotant l'usine solaire de Ring For Outdoor picovolte
Engrenage à vis sans fin SDE7 pivotant Ring Description
Modèle : SDE7
Point d'origine : Changzhou, Chine
Type : Inclus
Matériel : 42CrMo, 50Mn
Couple de sortie : 2000 N.m
Inclinaison du couple de moment : 7500 N.m
Tenir le couple : 13200 N.m
Rapport de vitesse : 57:1
Efficacité : 40%
La commande du pivotement de Hangtuo se compose de logement, rapport de pivotement, scellage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Avantages
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Il y a habituellement type simple d'axe ; double type d'axe, type vertical et double type de ver de 3 à 25 pouces, pour des pls de détail nous contacter pour le dessin de ventes.
