Détails sur le produit:
|
| Type: | Engrenage à vis sans fin à enveloppe unique | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Systèmes de piste simples horizontaux d'axe | La vie de champ: | 30 ans |
| Couleur: | comme en a été faite la demande | Taille: | 3 pouces à 25 pouces |
| Offre de moteur: | 24V, 12V, 48V | Caractéristiques: | Longue durée, verrouillage d'individu |
| Mettre en évidence: | Anti contrecoup pivotant soutenant la commande,48V pivotant soutenant la commande,Commande solaire de groupe d'anti contrecoup |
||

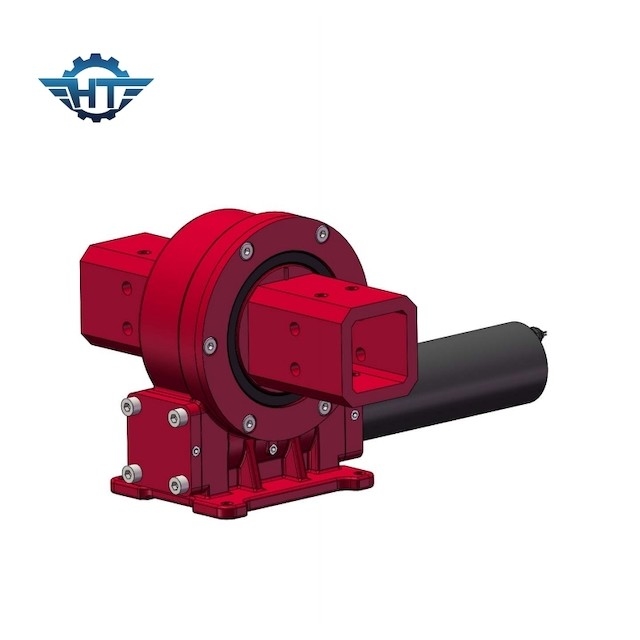

Le petit contrecoup VE5 a enfermé la commande de pivotement pour les systèmes de piste simples horizontaux d'axe
Engrenages à vis sans fin pivotant la description d'entraînement
Une commande de groupe, généralement référée comme commande de ver, est une complète, prêt à installer le système qui se compose de la vitesse, du ver, de la base, du plat supérieur et du logement complètement inclus. Elle peut être adaptée aux besoins du client avec hydraulique ou 12V/24V/48V les moteurs électriques, boîtes de vitesse planétaires. Comme composante clé du système de piste, le réducteur de pivotement s'appelle le « coeur » du système de piste, et sa performance des produits affecte directement l'exactitude du système de piste.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
Exactitude fiable avec le ver toroïdal d'enveloppement, aussi beaucoup de caractéristiques et d'avantages
Conçu pour les traqueurs solaires et les applications d'axe simple exigeant la sortie horizontale d'axe
Utilisant le principe de rapport de pivotement
rotation de ±60°
Ensemble à verrouillage automatique de vitesse
Le couple d'entrée, le couple de sortie et l'installation peuvent être adaptés aux besoins du client
Option de moteur
Applications
La commande d'engrenage à vis sans fin et de ver ont les caractéristiques de à verrouillage automatique inverse, qui peuvent réaliser pour renverser à verrouillage automatique, c.-à-d., seulement le ver peut conduire l'engrenage à vis sans fin, mais le ver ne peut pas être conduit par l'engrenage à vis sans fin pour se déplacer. Quand l'angle de dérive du ver est moins que l'angle équivalent de frottement entre les dents d'engrenage de maillage, le mécanisme a les propriétés à verrouillage automatique et peut réaliser pour renverser à verrouillage automatique, c.-à-d., seulement le ver peut conduire la roue de ver, mais le ver ne peut pas être conduit par la roue de ver. Comme le mécanisme à verrouillage automatique de ver utilisé dans ses machines lourdes, son à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité. Cette caractéristique rend le dispositif d'entraînement de pivotement très utilisé dans le levage, le travail aérien et tout autre équipement. Tout en améliorant le contenu technologique du moteur principal, elle améliore également considérablement le facteur de stabilité et de sécurité d'opération du moteur principal. C'est une incorporation importante de l'application sûre de construction du matériel mécanique.
