| Nom De La Marque: | HT |
| Numéro De Modèle: | VE10 |
| MOQ: | 1 PC |
| Prix: | 145~226 USD/PC |
| Délai De Livraison: | 15~30 jours |

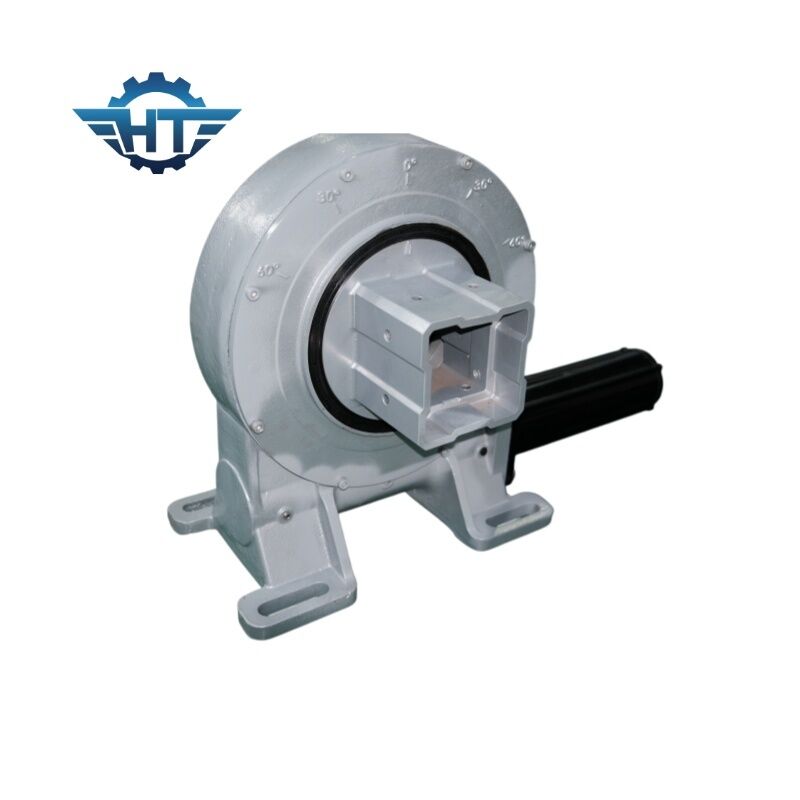

VE10 Lecteur de virage fermé à contre-courant pour systèmes de suivi à axe unique horizontaux
Description de l'entraînement de pivotement des engrenages de ver
Un entraînement à chenille, communément appelé entraînement à ver, est un système complet prêt à être installé composé d'engrenages, de ver, de base, de plaque supérieure et d'un boîtier complètement fermé.Il peut être personnalisé avec des moteurs hydrauliques ou électriques 12V/24V/48VEn tant que composant clé du système de suivi, le réducteur de rotation est appelé le "cœur" du système de suivi,et ses performances du produit affectent directement la précision du système de suivi.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Caractéristiques
Précision fiable avec le ver enveloppant toroïdal, également de nombreuses caractéristiques et avantages
Conçus pour les traceurs solaires à axe unique et les applications nécessitant une sortie horizontale
Utilisation du principe du roulement de rotation
une rotation de ± 60°
Ensemble d'engrenages à verrouillage automatique
Le couple d'entrée et de sortie et l'installation peuvent être personnalisés
Option moteur
Applications
L'engrenage de ver et l'entraînement de ver ont les caractéristiques d'auto-verrouillage inverse, qui peut réaliser l'auto-verrouillage inverse, c'est-à-dire que seul le ver peut entraîner l'engrenage de ver,mais le ver ne peut pas être entraîné par l' engrenage de ver pour se déplacerLorsque l'angle de conduction du ver est inférieur à l'angle de frottement équivalent entre les dents de l'engrenage de maillage, le mécanisme a des propriétés d'auto-verrouillage et peut réaliser un verrouillage inverse, c'est-à-direSeul le ver peut conduire la roue du ver.Comme le mécanisme de ver auto-verrouillage utilisé dans ses machines lourdes, son verrouillage inverse peut jouer un rôle dans la protection de la sécurité.Cette caractéristique rend le dispositif d'entraînement de rotation largement utilisé dans le levageEn améliorant le contenu technologique du moteur principal, il améliore également considérablement la stabilité de fonctionnement et le facteur de sécurité du moteur principal.Il s'agit d'une mise en œuvre importante de l'application sûre de l'équipement mécanique dans la construction..
