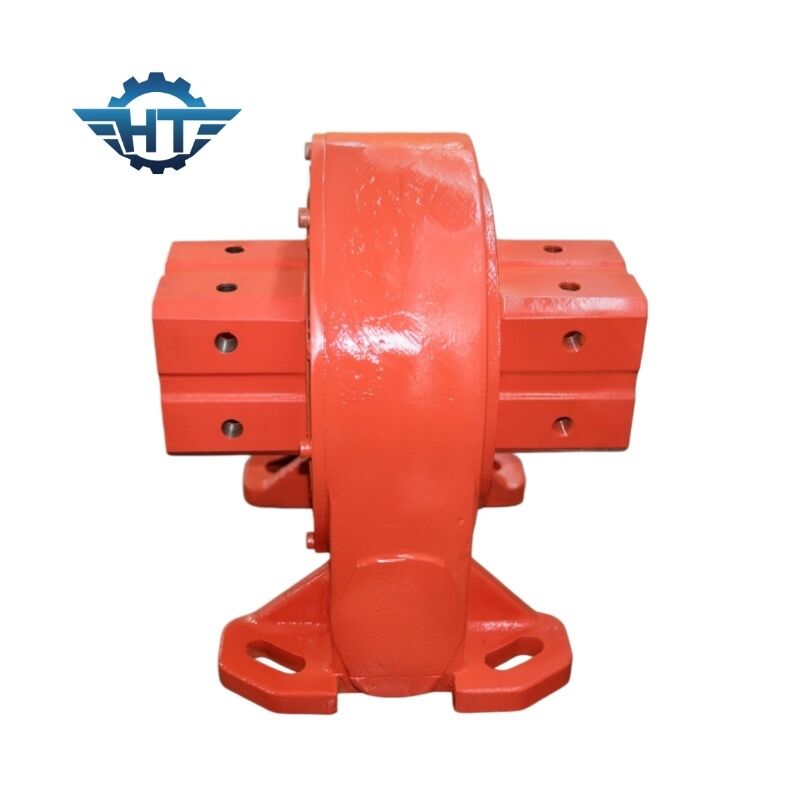

Entraînement de rotation à vis sans fin autobloquant pour équipements solaires et industriels

Description

Un entraînement de rotation à vis sans fin est une solution de transmission rotative compacte conçue pour fournir une rotation contrôlée, un couple de sortie élevé et un support de charge fiable dans une large gamme de systèmes mécaniques. Il intègre un roulement de rotation, un mécanisme à vis sans fin, un boîtier, des roulements, des boulons et d'autres composants mécaniques en une seule unité d'entraînement compacte.

Avec sa capacité de couple élevée, sa capacité d'auto-blocage, sa structure compacte et son positionnement précis, l'entraînement de rotation à vis sans fin est particulièrement adapté aux applications qui nécessitent un mouvement rotatif contrôlé et une tenue de charge stable.

Pour les applications de suivi solaire, l'entraînement de rotation peut être combiné avec un moteur à engrenages planétaires CC ou un moteur à engrenages CA pour fournir un mouvement d'azimut ou d'élévation fiable. Dans les machines de construction et industrielles, il peut également être entraîné par un moteur hydraulique pour les applications rotatives à forte charge.

Comment fonctionne un entraînement de rotation à vis sans fin ?

Le mécanisme à vis sans fin transfère la puissance du moteur ou hydraulique à la bague de rotation, convertissant la rotation d'entrée en un mouvement rotatif contrôlé. La transmission à vis sans fin offre un rapport de réduction élevé dans un boîtier relativement compact.

L'un des principaux avantages est sa caractéristique d'auto-blocage. Lorsqu'il est correctement sélectionné pour l'application, l'entraînement peut résister à la rotation inverse causée par des charges externes, aidant à maintenir la position requise lorsque le moteur ne fonctionne pas.

Cela rend les entraînements de rotation à vis sans fin adaptés aux équipements exposés à des charges changeantes, aux vibrations, aux forces du vent ou aux exigences de positionnement.

Paramètres des entraînements de rotation modèle VE

Caractéristiques clés de l'entraînement de rotation à vis sans fin VE

1. Couple et capacité de charge élevés

La série VE est conçue pour transmettre un couple de sortie élevé tout en supportant des charges axiales et radiales importantes. Différentes tailles d'entraînement permettent aux ingénieurs de sélectionner une configuration adaptée en fonction du couple requis, du moment de renversement et des charges structurelles.

2. Conception à vis sans fin autobloquante

La transmission à vis sans fin peut fournir une fonction d'auto-blocage dans des conditions de fonctionnement appropriées. Cela aide à maintenir la position de la structure entraînée sans alimentation continue du moteur et est particulièrement utile pour le suivi solaire et les équipements de positionnement.

3. Positionnement rotatif précis

Avec une précision de positionnement rotationnel allant jusqu'à ≤0.1°, l'entraînement de rotation peut être utilisé dans des applications où le mouvement angulaire contrôlé est important, y compris les suiveurs solaires, les équipements de positionnement d'antennes et les machines rotatives industrielles.

4. Construction intégrée compacte

La bague de rotation, le mécanisme à vis sans fin, le boîtier, les roulements et les composants de montage sont intégrés dans un ensemble d'entraînement compact. Cette conception simplifie l'installation et peut réduire l'espace requis pour le système de transmission rotative.

5. Conception étanche et résistante à la corrosion

Le boîtier fermé aide à protéger les composants de transmission internes de la poussière, de l'humidité et d'autres contaminants environnementaux. L'entraînement peut être configuré pour des applications extérieures où une protection environnementale et une fiabilité mécanique à long terme sont requises.

6. Configurations d'entraînement multiples

Selon l'application, l'entraînement de rotation peut être fourni avec différentes solutions d'entraînement, y compris des moteurs à engrenages CC, des moteurs à engrenages CA et des moteurs hydrauliques. Cela offre une flexibilité pour les systèmes de suivi solaire, les machines mobiles et les équipements industriels.

Entraînement de rotation à vis sans fin pour systèmes de suivi solaire

Le suivi solaire est l'une des applications les plus répandues pour les entraînements de rotation à vis sans fin. Un entraînement de rotation pour suiveur solaire contrôle la position angulaire des modules photovoltaïques afin que les panneaux puissent suivre le mouvement du soleil tout au long de la journée.

La taille appropriée de l'entraînement de rotation dépend de plus que de la seule surface du panneau. Les facteurs de sélection importants comprennent :

• Surface totale des modules photovoltaïques

• Poids de la structure du suiveur

• Nombre et disposition des modules

• Décalage du centre de gravité

• Charge de vent et vitesse de vent de survie

• Précision de suivi requise

• Vitesse de fonctionnement

• Couple de maintien requis

• Orientation d'installation

• Conditions environnementales locales

À titre de référence générale, les surfaces de panneaux solaires suivantes peuvent être prises en compte pour une sélection préliminaire :

Ces valeurs sont à titre de référence préliminaire uniquement. La sélection finale de l'entraînement de rotation pour suiveur solaire doit être basée sur les conditions de charge mécanique complètes plutôt que sur la seule surface du panneau.

Entraînement de rotation à vis sans fin pour Applications industrielles

En plus des systèmes de suivi photovoltaïque, les entraînements de rotation à vis sans fin sont largement applicables aux équipements nécessitant un mouvement rotatif contrôlé et une capacité de charge élevée.

Les applications typiques comprennent :

• Systèmes de suivi solaire

• Équipements d'énergie éolienne

• Systèmes de positionnement de satellites et d'antennes

• Grues de camion et équipements de levage

• Plateformes de travail aériennes

• Machines de construction

• Équipements portuaires et marins

• Machines minières

• Équipements métallurgiques

• Équipements de production d'acier

• Machines agricoles

• Équipements de traitement des eaux usées et des eaux usées

• Équipements de manutention et de positionnement rotatif

Pour les applications hydrauliques, l'entraînement de rotation peut être associé à un moteur hydraulique pour créer un système d'entraînement de rotation hydraulique compact pour les machines lourdes.

Pourquoi choisir un entraînement de rotation à vis sans fin ?

Comparé aux arrangements de transmission rotative conventionnels, un entraînement de rotation intégré offre les avantages d'une transmission à couple élevé, d'une installation compacte, d'une rotation contrôlée, d'une tenue de charge et d'une intégration système simplifiée.

Pour les fabricants de suiveurs solaires et les intégrateurs d'équipements, la série VE offre plusieurs tailles et rapports de démultiplication pour s'adapter à différentes configurations de suiveurs et exigences de charge. L'entraînement peut également être personnalisé avec des moteurs appropriés, des interfaces de montage et d'autres configurations selon les exigences du projet.

Support de sélection d'entraînement de rotation

La sélection d'un entraînement de rotation doit être basée sur l'application réelle plutôt que de se fier uniquement au diamètre de l'entraînement ou à la surface du panneau solaire. Notre équipe d'ingénieurs peut évaluer le couple de sortie requis, le moment de basculement, le couple de maintien, la charge axiale, la charge radiale, la vitesse de rotation et les conditions environnementales pour recommander un modèle approprié.

Pour les projets de suivi solaire, veuillez fournir la quantité et les dimensions des panneaux, la taille et le poids de la structure du suiveur, le centre de gravité, les conditions de vent et l'angle de suivi requis. Ces informations permettent de sélectionner plus précisément l'entraînement de rotation pour la structure de suivi complète.
