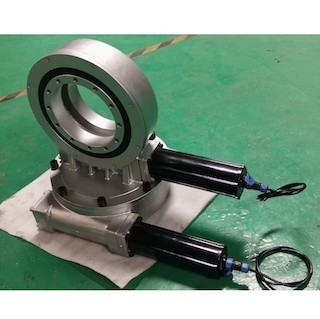

Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | double axe 5 pouces |
|---|---|---|---|
| Rapport de vitesse: | 37:1 | Efficacité: | 40% |
| Application: | systèmes de suivi solaire | Certificat: | ISO9001, CE |
| Site d'installation: | Champ ouvert, toit plat | Caractéristiques: | Installation sûre et rapide |
| Mettre en évidence: | Double commande d'anneau de pivotement d'axe,Commande d'anneau de pivotement de panneau de picovolte,Anneau de groupe d'entraînement de ver de panneau de picovolte |
||
Commande de groupe d'axe simple de 3 pouces petite avec le moteur de la vitesse 24VDC pour le système de piste solaire d'axe simple
Petite description d'entraînement de groupe
La commande de pivotement est un nouveau type de produit de pivotement, a habituellement appelé l'incidence de pivotement, qui se compose habituellement de ver, de vitesse, de logement, de moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent soutenir la force axiale, force radiale et de renversement moment en même temps. Comparé aux produits traditionnels de pivotement, le nouveau dispositif d'entraînement de pivotement a les caractéristiques de l'installation commode, de l'entretien commode et de l'espace de plus grande installation.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applications

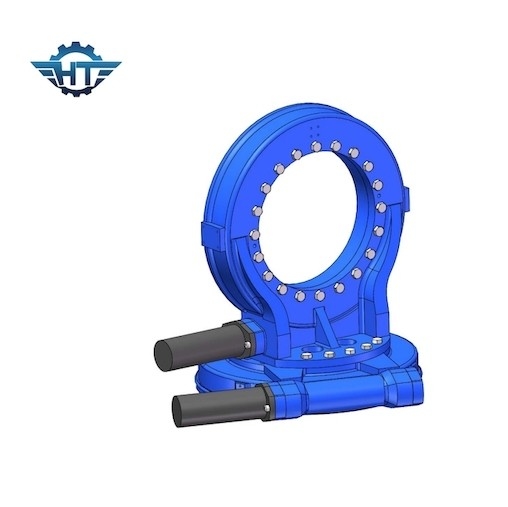

Nos unités de pivotement de double-axe produisent du couple en tournant environ deux haches indépendamment séparées, permettant la transmission stable et à haute précision sur un éventail. Les applications incluent les traqueurs solaires, les héliostats, le photovoltaics concentré (CPV), et les antennes satellites et par radio.
