Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Type: | Série horizontale |
| Application: | Centrale Solaire | Service d'OEM: | Disponible |
| Point d'origine: | Changzhou, Chine | Conducteur: | moteurs de C.C 24V |
| Mettre en évidence: | 9 pouces d'engrenage à vis sans fin d'entraînement de groupe,Lecteur 24VDC de groupe d'engrenage à vis sans fin,Moteur 24VDC pivotant Ring Drive |
||
Moteurs pas à pas, conducteurs et encodeurs de C.C de pivotement Ring Drive With 24V pour l'usine solaire

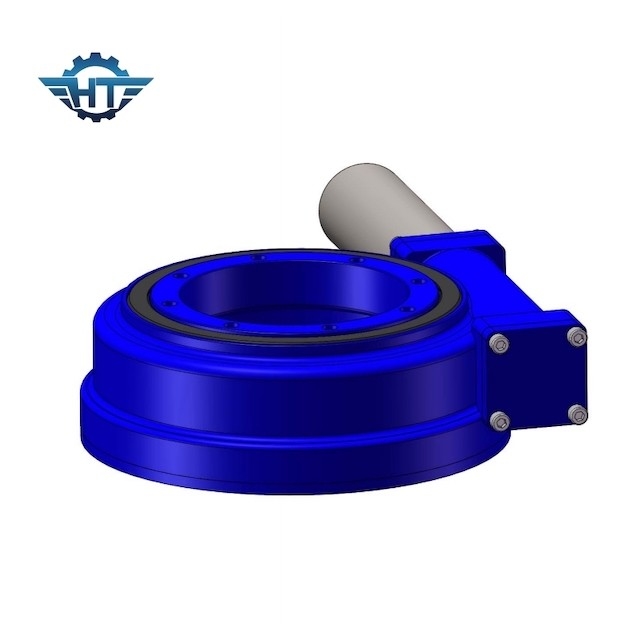

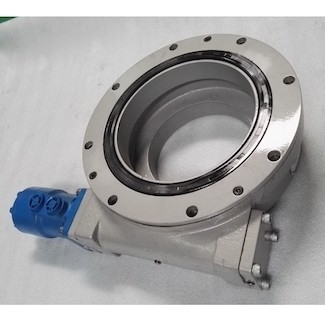

Description de pivotement Ring Drive
Quelle est une commande de pivotement ?
Une commande de pivotement (ou a massacré la commande pour faire court) est une complète, prêt à installer le système qui se compose d'un anneau de pivotement de boule ou de rouleau (incidence), du ver, et du logement complètement inclus. Elle peut être adaptée aux besoins du client avec les boîtes de vitesse planétaires hydrauliques ou électriques avec la catégorie sélectionnable d'IP basée sur différentes applications et demande de clients. Elle a les caractéristiques de la protection contre la corrosion, de la charge élevée, et de la haute précision.
Le dispositif rotatoire de cheminement solaire d'entraînement adopte l'incidence de pivotement et la structure annulaire de ver, qui peut réaliser le contact de multi-dent, a les caractéristiques du grand couple de transmission et de l'opération stable ; peut résister à grand radial et les charges axiales et le couple fort de renversement (résistance d'anti-vent) est très utilisé dans les systèmes de piste solaires de production d'électricité photovoltaïque et d'autres nouvelles industries énergétiques par les clients domestiques et étrangers.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Avantages
Le hangtuo de Changzhou emploie une technologie de double-enveloppe pour produire une commande de pivotement avec la technologie de ver d'anneau-blessure comme moyens les plus importants de maximiser la charge et d'améliorer l'efficacité et l'exactitude de transmission. Quand le ver est engagé dans l'incidence de pivotement, l'engagement de multi-dent peut être réalisé, et quand le ver est engagé, seulement l'engagement d'un-dent peut être réalisé. Le plus grand engagement de surface de dent des 5 à 11 dents augmente ainsi considérablement la force et la puissance de la transmission. Notre gamme de la commande de groupe est disponible dans plusieurs séries et couvre un large éventail de modèles. Les dimensions de gamme de performances et d'installation peuvent répondre aux besoins de différentes applications. Actuellement, nos produits peuvent être divisés en 9 modèles de base, le diamètre des gammes de caniveau de 75mm à 800mm. La gamme de charge est de 6kNm à 220kNm, la sortie de couple est de 200Nm à 63kNm, le couple de rotation est de 500Nm à 271kNm, et le rapport de réduction de transmission est de 30:1 à 156600 : 1. La méthode d'installation peut être horizontale, verticale ou multiaxe.
Vous pouvez commander un type de base (vitesse ouverte) ou un type entièrement inclus. Nous offrons également une commande biaxiale de groupe (la commande rotatoire simple tourne simultanément dans les deux directions) et commande de simple-axe une double (deux vers d'entraînement conduire la même chose pivotant portant sur un axe simple).
Les applications typiques d'entraînement de groupe incluent les centrales solaires, les turbines de vent, les grues de camion, les véhicules de travail aérien, l'équipement de service, l'équipement hydraulique, l'équipement de pétrole, l'équipement de direction de roue, les excavatrices, et l'équipement de levage automatique. Il y a beaucoup d'autres applications qui n'ont pas été exhaustivement énumérées, car la commande de pivotement est le meilleur choix pour les applications qui offrent les charges élevées et le couple élevé sur la même transmission.
Nous produire beaucoup de différents types de commandes de groupe et offrir beaucoup de types des commandes de groupe et de composants d'entraînement. Nos commandes de groupe peuvent être à verrouillage automatique ou de retour-commande. La commande à verrouillage automatique de groupe ne s'inverse pas quand la force inverse est transmise de l'anneau de pivotement au ver, et il n'y a aucun besoin d'installer un frein distinct. Au lieu de à verrouillage automatique, elle peut être conduite à l'envers. Pour des applications hydrauliques, nous alimentons les moteurs hydrauliques à nos clients. Pour l'équipement électrique, nous pouvons alimenter des boîtes de vitesse et de divers moteurs pour nos clients.
