Détails sur le produit:
|
| Modèle: | Se 1 pouces | Capteurs à effet Hall: | facultatif |
|---|---|---|---|
| Vitesse: | 0.03~1 T/MN | Rapport de vitesse: | 32:1 |
| Classe d'IP: | IP66 | Couple de maintien arrière: | 1850 milles marins |
| Inclinaison du couple: | 320 milles marins | Code de HS: | 8483409090 |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin 1RPM,Lecteur IP66 de groupe d'engrenage à vis sans fin,Commande d'incidence du pivotement IP66 |
||

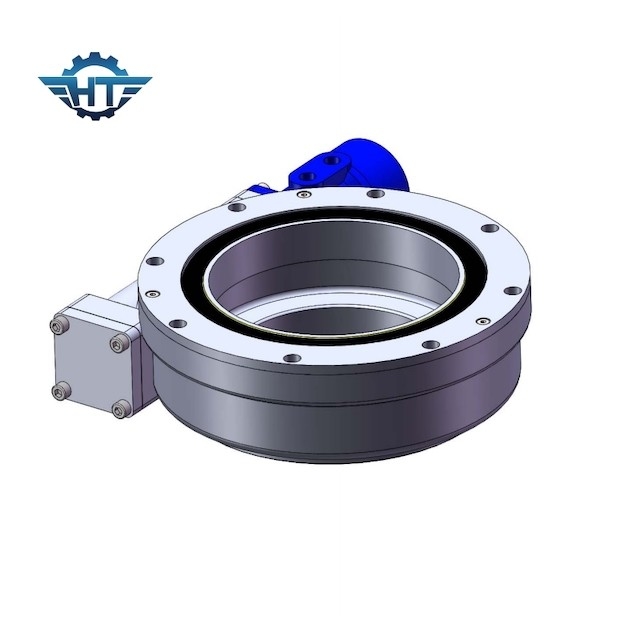

Petite commande de pivotement d'entraînement du ver SE1 pour le système de piste de panneau d'énergie solaire
Le groupe d'engrenage à vis sans fin conduit l'introduction
Une commande de pivotement peut soutenir une charge lourde mais lent-tournante, souvent une plate-forme horizontale telle qu'une grue conventionnelle, un yarder d'oscillation, ou la plate-forme de vent-revêtement d'un moulin à vent de horizontal-axe. Maintenant, elle est très utilisée dans l'énergie solaire : système de piste solaire d'axe simple, système de piste solaire de double axe, énergie solaire concentrée, Fresnel, tour de la chaleur et même dans l'antenne.
Le ver hélicoïdal de vitesse et de sablier le faire réaliser le contact dentaire multi, qui l'a fait peut soutenir la force axiale, la force radiale et le moment de inclinaison en même temps.

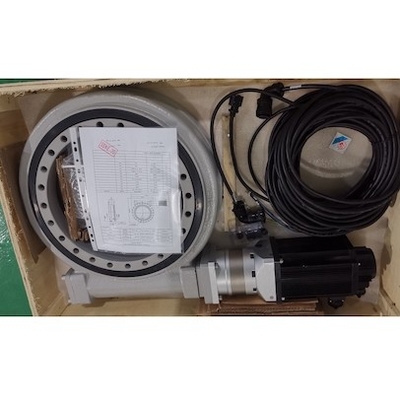

Moteur de vitesse d'entraînement de pivotement
Le moteur assorti sera choisi basé sur les exigences techniques et les exigences des différents clients
| Tension | de puissance de sortie | vitesse de sortie | imperméabilisation de l'eau |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Remarque | Des moteurs spéciaux peuvent être adaptés aux besoins du client par vos conditions. | ||
| Le réducteur d'encodeur et de transmission peut être fixé. | |||
| La boîte de vitesse planétaire a pu être assortie basé sur des exigences diffenent | |||
Avantages
Notre équipe technique professionnelle peut fournir les solutions appropriées d'entraînement de pivotement selon votre demande détaillée.
Nous pouvons fournir des commandes de pivotement, de différents genres de moteurs, des encodeurs, des capteurs de hall et également des contrôleurs
Nous pouvons fournir le guide d'installation, suggestions de disposition de système de piste
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui |
204 |
Applications
Systèmes de piste photovoltaïques
Les conceptions de bases de systèmes de piste photovoltaïques ne sont pas compliquées. Puisque l'angle d'irradiation du soleil change constamment, les panneaux photovoltaïques fixes traditionnels ne sont plus « les objets morts » après utilisation de la technologie de cheminement. Au contraire, ils peuvent chasser le soleil comme des tournesols et augmenter la quantité de rayonnement solaire a reçu, améliorant de ce fait la production d'électricité globale de la centrale.
