Détails sur le produit:
|
| Type: | entraînement à double axe | Nombres de moteur: | 2 |
|---|---|---|---|
| Application: | Petit système de piste solaire | Garantie: | 5 ans |
| Couleur peinte: | Gris argenté | Poids: | 25 kilogrammes |
| Tension de moteur: | 12V, 24V, 48V | Caractéristique: | Verrouillage d'individu |
| Mettre en évidence: | double commande de pivotement de l'axe 48V,Double lecteur de pivotement d'axe 21 pouces,Boîte de vitesse d'entraînement de groupe de 21 pouces |
||

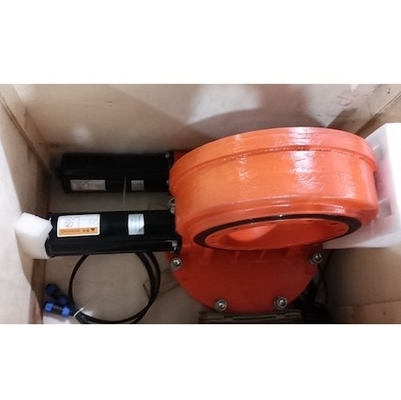

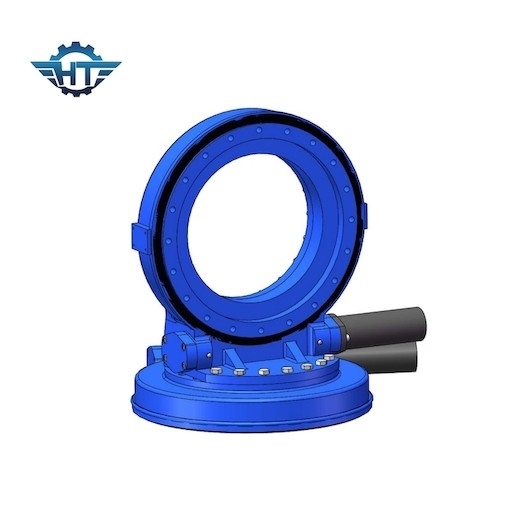

Commande biaxiale du pivotement SDE1 pour le petit système de piste solaire de double axe
Description d'entraînement de pivotement
Puisque la rotation et la capacité porteuse sont les indicateurs principaux de son système de piste, un certain projet a des conditions spécifiques pour le système de piste. Comme fabricant, nous avons la capacité de concevoir et produire le réducteur de pivotement le plus étant assorti selon des projets spécifiques. Pour des projets spécifiques, nous devons avoir une compréhension détaillée des conditions appropriées du projet, telles qu'une analyse détaillée de la force du système de piste, afin de fournir les produits qui assortissent mieux la situation réelle de la centrale.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Applications
Nos commandes de pivotement sont particulièrement conçues pour les traqueurs solaires et les applications avec des conditions horizontales de sortie d'axe, les commandes entièrement incluses de pivotement de double-axe de la série de SDE sont faciles d'installer, de maintenir les panneaux solaires stables dans des environnements de vent violent, et peuvent tourner et exactement le positionnement des panneaux photovoltaïques de différents secteurs permet le cheminement au nord-sud et est-ouest simultané pour fournir une meilleure moisson d'énergie.
Pour le système de CSP, le noyau est d'employer le dégagement stable et bas. Notre dispositif rotatoire d'entraînement peut réaliser le bas dégagement sous les lieux de maintenir un bon couple se tenant global.
