Détails sur le produit:
|
| Chaînes de pivotement: | ±60° | Matériel: | 42CRMN, 50Mn |
|---|---|---|---|
| Application: | Traqueurs solaires | Garantie: | 10 ans |
| Couleur: | Orange | Taille: | 3 pouces à 25 pouces |
| MOTEUR: | 24VDC, 220VAC | Engrenage à vis sans fin: | Double enveloppe |
| Mettre en évidence: | Commande planétaire électrique de groupe d'engrenage à vis sans fin,220VAC a massacré la commande de vitesse,Commande de groupe d'engrenage à vis sans fin 220VAC |
||

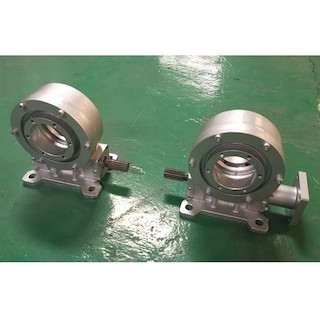

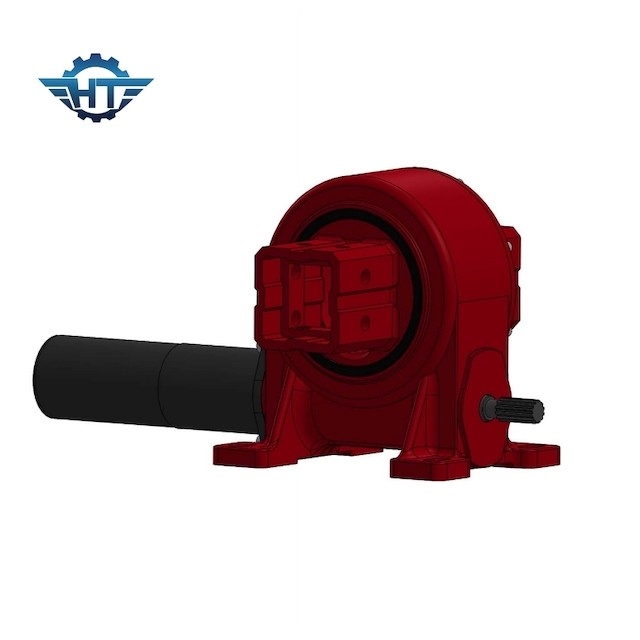

Vitesse incluse de pivotement de la Chambre VE8 avec le moteur électrique d'engrenage planétaire pour les traqueurs solaires
Description d'entraînement de vitesse de pivotement
La commande de cheminement solaire incluse de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, ver que le type commande d'entraînement de pivotement etc. est basé sur la double structure d'engrenage à vis sans fin d'enveloppement, qui a comporté le contact dentaire multi conçu particulièrement pour conduire la charge élevée. Il ont le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique.
Le principe de travail de la boîte de vitesse de réduction d'engrenage planétaire se fait pour soutenir une grande charge radiale due à la distribution proportionnée du couple. Ce qui est plus, nos commandes de pivotement peuvent attacher à différents genres de moteurs, moteur hydraulique, 24vdc/12vdc le moteur électrique, moteur servo, le moteur pas à pas et nous font satisfaire toute la taille de boîte de vitesse de groupe de série le besoin différent et la demande des clients.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Précautions d'installation
L'incidence de pivotement porte la majeure partie de la force supplémentaire produite par la construction tournante des éléments mécaniques, et les facteurs tels que la grande pression de charge et l'environnement de travail dur ont proposé des conditions plus élevées pour sa représentation. Afin d'assurer le progrès sans heurt des activités de construction, il est très important de choisir les produits de rapport de pivotement de haute qualité, et les détails de son installation et utilisation ne peuvent pas être détendus.
1. confirmez la qualité. Avant que l'incidence de pivotement soit installée, une inspection visuelle soigneuse devrait être faite pour confirmer que l'incidence de pivotement n'a pas été considérablement endommagée pendant le transport, tel que la corrosion et la déformation graves.
2. impuretés propres. Quand il y a des corps étrangers tels que des particules de sable et des classements de fer à l'intérieur de l'incidence de pivotement, elle causera l'usage aux composants adjacents pendant le fonctionnement de la machine, la vibration apériodique se produira, et il y aura également des échecs inflexibles de rotation. Raccourcissez la vie mécanique.
3. Assurez la précision. Après que les pièces soient installées, il est nécessaire de vérifier le contact entre l'avion de rapport de pivotement et l'avion d'installation. S'il y a un espace, le matériel qui peut combler la lacune devrait être employé pour combler la lacune pour empêcher l'incidence de pivotement d'être déformé après que le boulon soit serré.
