Détails sur le produit:
|
| Modèle: | 5 pouces horizontaux | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Application: | Petite excavatrice industrielle | Lieu d'origine: | Changzhou, Chine |
| Certificats: | ISO9001, CE | Caractéristique: | Axe simple |
| Lubrifiez: | 5 années internes | Direction de charge: | Axial |
| Contrecoup: | 0,1 degrés | ||
| Mettre en évidence: | Excavatrice industrielle Small Slew Drive,Axe simple de petit entraînement de groupe,Commande industrielle de Single Axis Slew d'excavatrice |
||

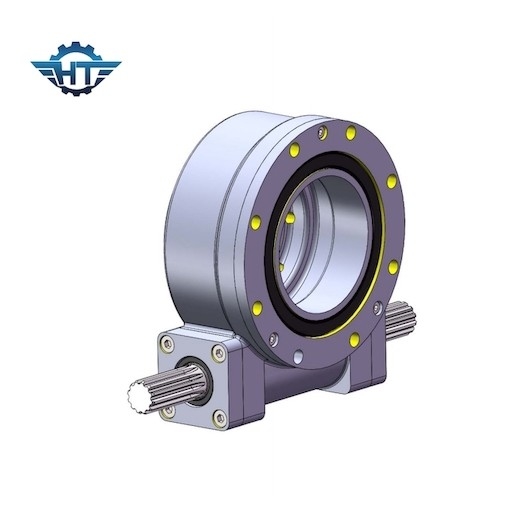

Le petit axe simple du ver SE5 a massacré la commande avec le moteur hydraulique pour l'excavatrice industrielle
Petite excavatrice industrielle Slewing Drives
Un dispositif rotatoire d'entraînement pour des machines de construction appartient au champ technique des machines et de l'équipement de construction, et inclut une vitesse, le fond de la vitesse est relié fixement à un axe de sortie, une extrémité de l'axe de sortie à partir de la vitesse est rotativement reliée à une embase par une incidence à sens unique, une tige d'entraînement est arrangée du côté de la vitesse, et un côté externe de la vitesse est fourni la vitesse d'anneau engrène avec les dents motrices élastique disposées du côté de la tige motrice. Une extrémité de la tige motrice est reliée à un dispositif de conduite, et l'autre extrémité est reliée à un mécanisme remis à zéro. Elle fournit un mode de transmission intermittent fortement faisable pour les machines et l'équipement de construction. Les avantages de la précision élevée de transmission et de la structure simple.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Nos avantages
1. La roue de ver de sablier fournit plus de contact dentaire, pour assurer un couple plus élevé
2. caractéristique à verrouillage automatique pour augmenter le facteur de stabilité et de sécurité
3. facile installez, facile à maintenir, et ménagez de l'espace considérable d'installation.
4. la vitesse et le caniveau de pivotement durcissent l'augmentation de technologie transformatrice la vie d'entraînement de groupe
6. Custom design est disponible
Applications
Tringlerie du cheminement de simple-axe
Typiquement, les fermes solaires ont des choix multiples de cellules qui fonctionnent dans le synchrony, avec un levier qui pousse les rangées ensemble. Une poignée est fixée sur l'axe de rotation de chaque plat de batterie, et l'autre extrémité de la poignée est reliée au lien de contrôle.
À la différence des dispositifs de concentration et de chaleur-rassemblement, la pile solaire range (non-concentrant le type) doit être dépistée exactement, et l'effet de quelques degrés n'est pas évident. Il doit seulement utiliser un dispositif électromécanique pour tourner un angle pendant quelques minutes, et l'intervalle ne devrait pas dépasser 15 degrés par heure. , pendant le matin et la soirée, vous n'avez pas besoin de tourner pour être perpendiculaire à la terre, et vous pouvez retourner quand le soleil se couche.
