Détails sur le produit:
|
| Nom du produit: | Tracteur à chenille | La vie de champ: | 25~30 ans |
|---|---|---|---|
| Application du projet: | Suivi solaire unique | Contrecoup: | ≤0.1° |
| Matériel: | Fer à fondre | Position de montage: | L'écart entre les niveaux d'alimentation |
| Grade de protection: | Résistance à la corrosion | Température de fonctionnement: | -20℃~+80℃ |
| Mettre en évidence: | Ve7 sablier de ver équipement de traction,Tracteur à verrouillage automatique,Un seul traqueur solaire |
||

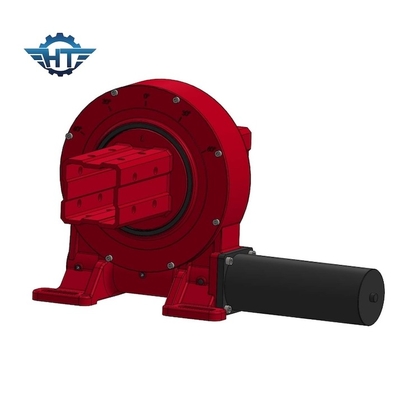

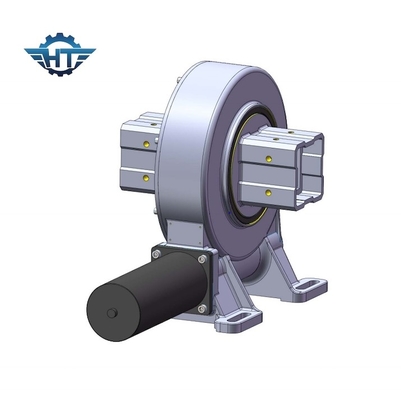

VE7 Hourglass enveloppant le ver de l'engrenage de virage pour un seul système de suivi solaire
Description de l'entraînement de virage de l'appareil de traction de l'horloge de sable
Les entraînements pivotants, également appelés entraînements à anneau pivotant ou roulements à anneau pivotant, sont un type de boîte de vitesses qui fournit un mouvement rotatif dans les applications de machines.Ils sont constitués d'un anneau de rotation (un gros roulement) et d'un mécanisme d'entraînement, généralement un engrenage à vers ou un système d'engrenage à éperons.
Hangtuo Mechanical, située à Changzhou, en Chine, possède une connaissance approfondie et experte de la conception, du développement et de la fabrication de moteurs à giratoire.Notre équipe est spécialisée dans la recherche et le développement dans ce domaine particulier.Notre expérience couvre les domaines des technologies de suivi pour les systèmes photovoltaïques, du génie mécanique, de la technologie des entraînements à rotation.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Principe de fonctionnement
Le principe de fonctionnement de l'entraînement de rotation est basé sur la transmission des engrenages.les engrenages planétaires du mécanisme d'entraînement transmettent le couple à l'engrenage à anneau externe et à l'engrenage à anneau interneLa roue de l'anneau extérieur est reliée à l'anneau de roulement et la roue de l'anneau intérieur au mécanisme de conduite.En contrôlant la rotation du mécanisme d'entraînement, la rotation de la charge reliée à l'entraînement de rotation peut être contrôlée.
Applications
Traceurs solaires, y compris les systèmes de traçage solaire à un axe et les systèmes de traçage solaire à deux axes, éoliennes, antennes satellites et radars, grues de camions, ascenseurs, équipements utilitaires,équipements hydrauliques, équipements d'outillage pétrolier, manipulateurs de pneus, excavatrices et ascenseurs automobiles.
