Détails sur le produit:
|
| Modèle: | 5 pouces | Rapport de vitesse: | 37 |
|---|---|---|---|
| Efficacité: | 40% | Taper: | Double axe |
| Application: | système de suivi solaire | Service FEO: | Disponible |
| Lieu d'origine: | Changzhou, Chine | Chauffeur: | Moteurs 12/24vdc, servomoteurs |
| Mettre en évidence: | Entraînement à double axe avec vis sans fin,entraînement à double axe à structure d'engrenage,entraînement à double axe de 5 pouces |
||

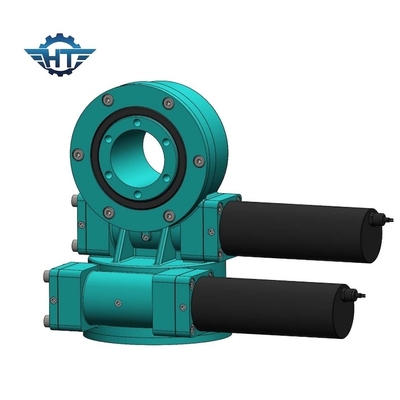

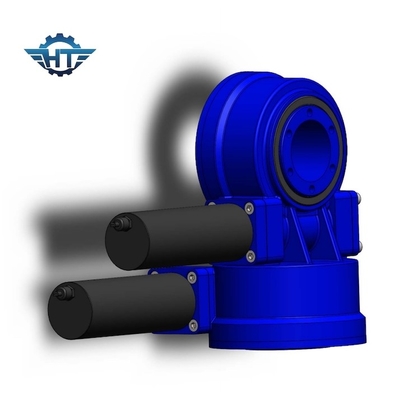

Entraînement à double axe avec structure à vis sans fin et à engrenages pour système de suivi solaire
Description de l'entraînement à vis sans fin et à engrenages
Les entraînements d'orientation se composent d'un roulement d'orientation, d'un arbre à vis sans fin, d'un boîtier, d'un roulement, d'un moteur, etc.Le moteur entraîne l'arbre à vis sans fin, la bague extérieure du roulement d'orientation tourne, la bague extérieure produit le couple à travers la bride tandis que la bague intérieure du roulement d'orientation est fixée dans le boîtier.
Paramètres des moteurs SLEW du modèle SDE
| Paramètres de performance du modèle SDE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) |
Couple d'inclinaison (kN.m) |
Couple de maintien (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (diplôme) |
IP |
Étape de travail (℃) |
Autobloquant | poids (kg) |
| 3" | 600 | 1.5 | 5.8 | dix | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 34 kg |
| sept" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 705kg |
Fonction
L'entraînement de pivotement est capable de supporter plus de charge axiale, de charge radiale et de moment d'inclinaison.La plaque tournante ou le cadre tourne en azimut et en élévation entraînés par l'entraînement de rotation.
Application
Pour l'énergie solaire : il est conçu dans un système de suivi solaire et améliore l'efficacité de la production d'énergie.
Pour un usage industriel : principalement utilisé pour entraîner deux objets rotatifs relatifs à 360 °.
Avantages
1. Conçu avec un arbre à vis sans fin en sablier qui offre plus de contact avec les dents et un couple plus élevé
2. La durée de vie est augmentée par le durcissement des engrenages et des chemins de roulement
3. Les performances du produit sont testées et la qualité du produit garantie.
Il existe de nombreuses applications dans lesquelles l'entraînement d'orientation peut être utilisé, principalement parce qu'il est parfait pour les applications qui nécessitent à la fois une puissance de maintien de charge et une force de couple de rotation.
