Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7" |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie nominal: | 2000 Nm |
| Couple de maintien: | 13500 Nm | Couple d'inclinaison: | 13200 Nm |
| Efficacité: | 40% | Couleur standard: | Ral 9006 |
| Mettre en évidence: | SDE Double Axe Slew Drive,PV Tracking Double Axe Slew Drive,Double Axe Slew Drive 2000 Nm |
||

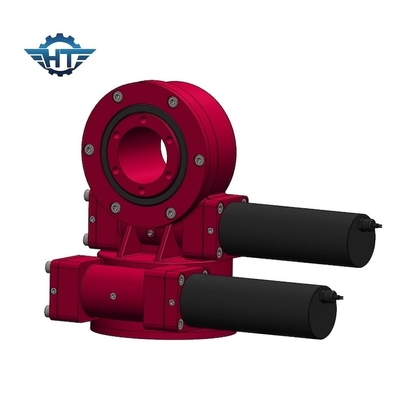

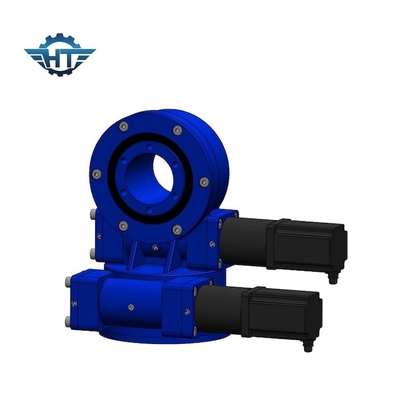

Petit entraînement de groupe d'axe duel de série de SDE avec le moteur balayé pour le système de cheminement de picovolte
Description du petit entraînement à double axe
Histoire de la tour photothermique
Le concept de conception du système de production d'énergie thermique solaire à tour a été proposé par l'ex-Union soviétique dans les années 1950.En 1950, l'ex-Union soviétique a conçu la première petite centrale solaire thermique de type tour au monde et a mené des explorations et des recherches approfondies et fondamentales sur la technologie de production d'énergie solaire thermique.Selon des statistiques incomplètes, plus de 20 centrales thermiques solaires expérimentales à l'échelle du mégawatt ont été construites dans le monde entre 1981 et 1991, dont la principale forme est la centrale électrique à tour, avec une production d'énergie maximale de 80 MW.En juillet 2013, le projet de phase I-10MW de la centrale solaire thermique à tour Qinghai Zhongkong Delingha de 50 MW en Chine a été intégré avec succès au réseau électrique de Qinghai, ce qui indique que la technologie de production d'énergie solaire thermique auto-développée de la Chine a franchi des étapes solides vers une exploitation commerciale.
Entraînements SLEW modèle SDE appliqués dans la tour CSP
| Paramètres de performance du modèle SDE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) |
Couple d'inclinaison (kN.m) |
Couple de maintien (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (diplôme) |
IP |
Étape de travail (℃) |
Autobloquant | poids (kg) |
| 3" | 600 | 1.5 | 5.8 | dix | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 34 kg |
| sept" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 705kg |
Fonctionnalités
1. Couple de retenue élevé pour améliorer la sécurité du système de suivi solaire
2. Entraînement à vis sans fin enveloppant à l'intérieur
3. Contact multi-dents pour assurer une charge élevée
4. Fonction autobloquante
Applications
Centrale électrique à tour/héliostat CSP
Services personnalisés
1. Conception spéciale basée sur différentes applications et projets
2. Différents types de moteurs peuvent être associés, tels que des moteurs hydrauliques, des moteurs pas à pas, des moteurs électriques, etc.
3. Différentes couleurs sont disponibles en fonction du code RAL ;notre couleur standard est RAL 9006.
