Détails sur le produit:
|
| Rapport de vitesse: | 61:1 | Efficacité: | 40% |
|---|---|---|---|
| Taper: | Enfermé | Application: | Trackers solaires inclinés |
| Service FEO: | Disponible | Chauffeur: | moteur hydraulique |
| Classe IP: | IP66 | Couleur: | Comme demandé |
| Mettre en évidence: | Petit entraînement de rotation fermé horizontal,entraînement de rotation fermé par moteur 24VDC,entraînement de rotation fermé par moteur hydraulique |
||

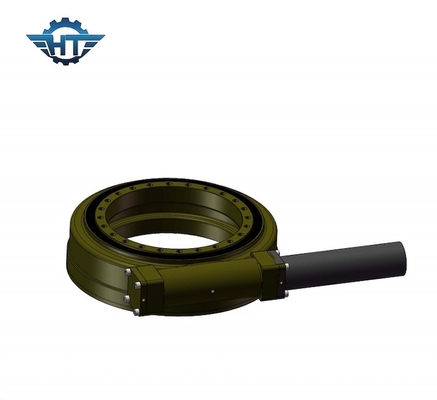

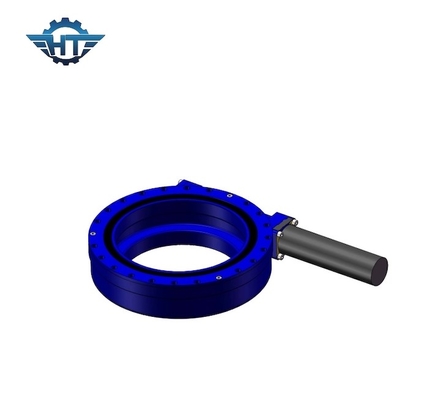

Petite commande horizontale incluse de groupe attachée avec le moteur 24VDC avec pour les traqueurs solaires inclinés
Description du petit entraînement de rotation inclus
En tant que source d'alimentation, le moteur d'orientation est généralement un moteur à engrenage planétaire à courant continu ou un moteur à engrenage à courant alternatif ou un moteur à engrenage hydraulique.Le moteur hydraulique à courant alternatif est principalement utilisé dans les machines de construction en tant que système d'entraînement de puissance.Comme le composant principal est l'entraînement de la couronne d'orientation, la boîte de vitesses d'orientation peut facilement résister aux forces axiales et radiales.
Slew Drive est un nouveau type de produits Slew.Il est composé d'une vis sans fin, d'une couronne d'orientation, d'un boîtier totalement fermé, d'un moteur électrique ou hydraulique.Les pièces centrales sont une couronne d'orientation, de sorte qu'elle peut supporter une charge axiale, une charge radiale et un moment de titrage en même temps.Comparé aux produits de groupement traditionnels, l'entraînement de groupement est facile à installer et à entretenir, il peut également économiser plus d'espace.Les applications typiques de notre entraînement de groupe comprennent les machines agricoles, les machines de construction, les systèmes de convoyeurs, les grues, les plates-formes de forage, l'exploitation minière, l'armée, les dragues, les parcs d'attractions, les systèmes de génération solaire et d'autres nouveaux champs d'énergie.
Données de performances de l'entraînement d'orientation du modèle SE
| Modèle | Rapport | Couple de sortie nominal | Couple d'inclinaison | Couple de maintien | Charge axiale | Charge radiale | Efficacité | Précision | Autobloquant | Lester |
| Nm | Nm | Nm | kN | kN | diplôme | Oui | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Application d'entraînement d'orientation
L'entraînement d'orientation est un produit de contrôle de mouvement parfait pour l'application qui nécessite une force de couple de rotation.
Slew Drive For Solar : il est conçu en rotation de panneaux solaires photovoltaïques et améliore l'efficacité de la production d'énergie.Des solutions de suivi solaire à un axe et à deux axes sont disponibles.
L'entraînement de pivotement pour l'application du système de suivi solaire comprend le plat solaire à concentrateur solaire, le CPV (photovoltaïque concentré), le CSP (énergie solaire concentrée), le creux parabolique solaire, le tracker PV
Pour les éoliennes : les entraînements d'orientation sont utilisés pour faire tourner le socle dans les éoliennes
Entraînement d'orientation pour l'application de machines de construction : largement appliqué sur les camions-grues montés, les plates-formes de travail aériennes, les grues de quai, les grappins à bois
Pour le marché de l'industrie : automatisation/chaîne d'assemblage, bras robotisé
Pour le satellite : l'entraînement peut être utilisé pour les communications spatiales et les systèmes de positionnement global dans une antenne parabolique
