Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Taper: | Enfermé |
|---|---|---|---|
| Application: | Système de suivi PV | Chauffeur: | moteur hydraulique |
| Classe IP: | IP66 | Couleur: | Comme demandé |
| Efficacité: | 40% | Contrecoup: | 0,1 degré |
| Mettre en évidence: | Entraînement à engrenage à vis sans fin SE,entraînement à engrenage à petit axe unique,entraînement à engrenage PV de haute précision |
||

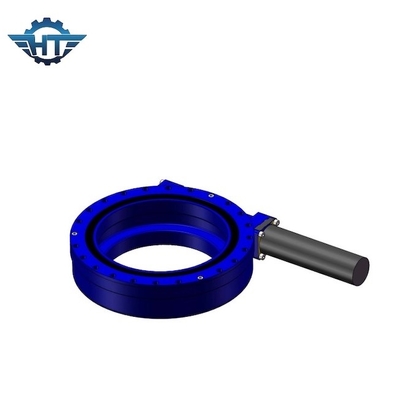

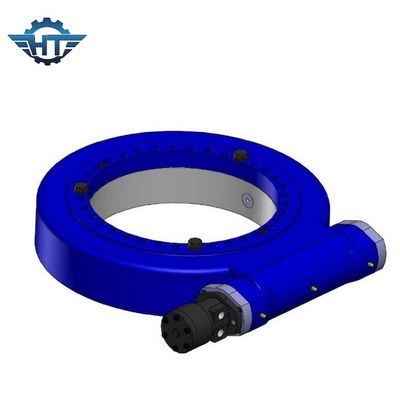

Petit entraînement de groupe d'axe simple d'engrenage à vis sans fin de SE pour le système de cheminement de picovolte de grande précision
Description de la petite unité d'entraînement
Le tracker solaire doit avoir un mouvement fluide, lent et robuste.Le tracker doit posséder une précision de position élevée et un haut degré de fiabilité.Ces exigences peuvent être satisfaites par des pilotes spécialement conçus appelés pilotes de pivotement.
Précision : 0,1 degré
Disponible : 3 pouces - 12 pouces
Installation horizontale
Il est conseillé de monter les moteurs d'orientation à l'envers sur l'axe d'azimut dans les applications solaires pour une meilleure protection et d'ajouter une protection pour l'axe d'élévation.Pour les autres applications, les sens de montage doivent être basés sur l'évaluation du niveau de protection et il doit être meilleur pour une meilleure protection.
Installation verticale
Il est conseillé de monter les entraînements d'orientation en se référant au dessin ci-joint à l'envers dans les applications solaires pour une meilleure protection.Pour les autres applications, les sens de montage doivent être basés sur l'évaluation du niveau de protection et il doit être meilleur pour une meilleure protection.
Paramètres de performance de la série SE
| Modèle | Rapport | Couple de sortie nominal | Couple d'inclinaison | Couple de maintien | Charge axiale | Charge radiale | Efficacité | Précision | Autobloquant | Lester |
| Nm | Nm | Nm | kN | kN | diplôme | Oui | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| sept" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Fonctionnalités
1. En adoptant le roulement d'orientation comme composant central, l'entraînement d'orientation peut supporter simultanément la force axiale, la force radiale et le moment d'inclinaison.
2. L'entraînement de pivotement est largement appliqué dans les remorques modulaires, tous les types de grues, les plates-formes de travail aériennes, les systèmes de suivi solaire et les systèmes d'énergie éolienne.
3. Les réducteurs électriques et planétaires peuvent être conçus selon les exigences du client.
4. L'entraînement d'orientation présente l'avantage d'économiser de l'espace dans les installations, une capacité de charge maximale dans une conception compacte, une durée de vie étendue, des coûts de maintenance réduits, etc.
Dessins de structure
1. Base de logement
2. Anneau d'orientation
3. Circuit
4. Sceau
5. Plaque supérieure
6. Entraînement (moteur hydraulique/moteur électronique)
7. Adaptateur moteur
8. Joint torique
9. Trou d'entrée
10. Arbre opposé au moteur
11. Embout
12. Couverture
13. Encodeur
