Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Couple de sortie normal: | 533 Nm |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Couple de maintien: | 7000 Nm |
| Couple d'inclinaison: | 744 Nm | Couple de sortie nominal: | 0,065 tr/min |
| Usage: | Système de suivi solaire incliné | Fonction de protection: | IP66 |
| Mettre en évidence: | Petit entraînement de rotation fermé,entraînement de rotation fermé de 3 pouces,petit entraînement de rotation fermé IP66 |
||

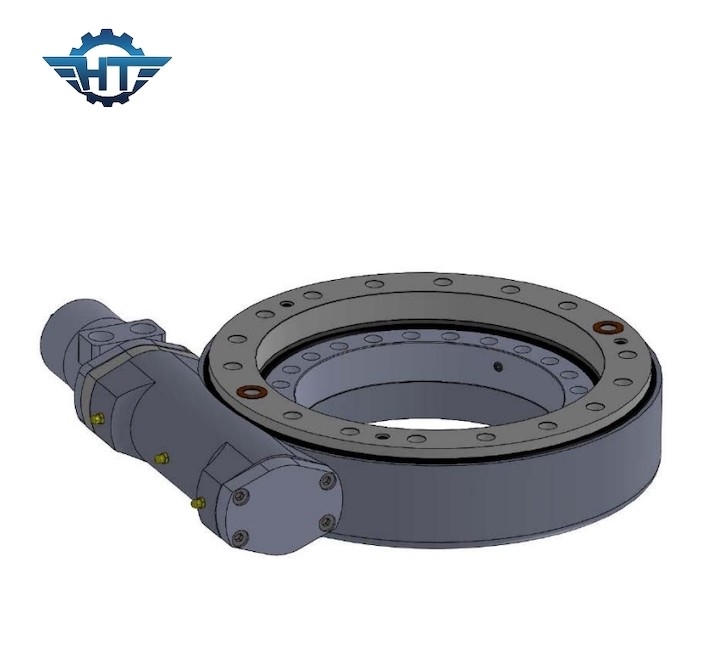

Petite commande fermée de groupe de 3 pouces IP66 pour le système de cheminement solaire incliné
Description de l'entraînement solaire incliné
Un système d'entraînement de rotation est une unité de construction compacte qui se compose d'une vis sans fin, d'un engrenage, d'une base, d'un logement, de roulements et d'autres accessoires.Cette unité réunit les avantages d'un engrenage et d'une vis sans fin en une seule unité.Nos variateurs SE offrent un boîtier classé IP66 qui offre une protection presque complète contre les particules environnementales telles que la poussière, la saleté, le sable et même l'eau.Nos équipements de test garantissent à nos produits une durée de vie de 30 ans sur le terrain.
Paramètres de l'entraînement d'orientation du modèle SE
| Modèle | Rapport | Couple de sortie nominal(Nm) | Couple d'inclinaison (Nm) | Couple de maintien(Nm) | Charge axiale(kN) | Charge radiale(kN) | Efficacité | Précision(°) | Autobloquant | Poids (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| sept" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Différents moteurs (moteurs 220VAC, 380VAC, moteurs 12VDC, 24VDC, 48VDC, servomoteurs et moteurs pas à pas) peuvent être conçus selon les exigences du client.
Docteur moteur
1. Adoptez une double structure de support pour l'arbre de sortie afin que le couple maximal de la boîte de vitesses soit considérablement augmenté.
2. La roue solaire et la roue planétaire sont reliées par une cannelure qui augmente le couple maximal de la boîte de vitesses et prolonge la durée de vie.
3. Nous utilisons un engrenage hélicoïdal à l'étape d'entrée qui réduit le bruit et fonctionne sans à-coups à grande vitesse.La couronne dentée intérieure est séparée afin que nous puissions faire plus de rapport et la conception est flexible.La boîte de vitesses et le moteur sont localisés par une couture fixée par vis en axial qui augmente la précision de l'appariement et réduit le bruit.
4. Nous utilisons un support de rouleau à pâtisserie à l'intérieur de la roue planétaire.
5. Double structure portante ;Meulage interne sur l'alésage intérieur des engrenages planétaires rendant la rondeur de l'alésage intérieur inférieure à 0,003 mm ; fonctionnement en roulant au lieu de glisser ;Grattage de précision de la surface des engrenages HRC60 ; l'adoption de toutes ces technologies garantit un fonctionnement super silencieux et stable et une longue durée de vie de plus de 10 000 heures.
