Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Application: | Suiveurs solaires PV | Lieu d'origine: | Changzhou, Chine |
| Chauffeur: | Moteur électrique à courant continu | Installation: | montage horizontal ou vertical |
| Couleur: | Comme demandé | Contrecoup: | moins de 0,1 degré |
| Mettre en évidence: | Entraînement vertical à engrenage à vis sans fin PV,entraînement à engrenage à vis sans fin de 9 pouces,entraînement à engrenage à vis sans fin à axe unique |
||

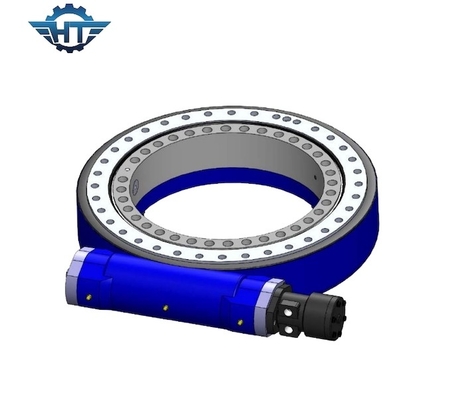

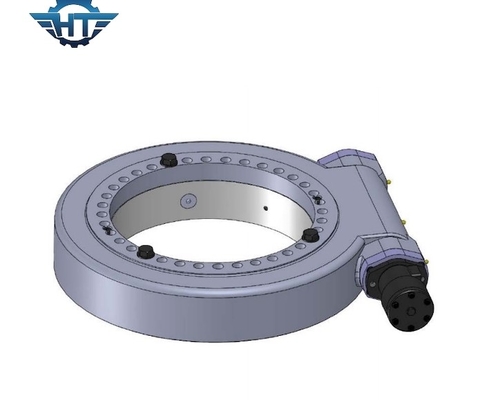

Commande verticale de groupe d'engrenage à vis sans fin d'axe simple de 9 pouces avec la grande précision pour des traqueurs solaires de picovolte
Description de l'entraînement vertical à vis sans fin de 9 pouces
L'entraînement d'orientation est une boîte de vitesses qui peut supporter en toute sécurité des charges radiales et axiales, ainsi que transmettre un couple pour la rotation.La rotation peut être sur un seul axe ou sur plusieurs axes ensemble.Les entraînements d'orientation sont fabriqués en fabriquant des engrenages, des roulements, des joints, des boîtiers, des moteurs et d'autres composants auxiliaires et en les assemblant dans une boîte de vitesses finie.
L'entraînement d'orientation sans jeu est un entraînement d'orientation spécial avec son engrenage et sa vis sans fin ayant un maillage parfait et a également des écarts raisonnables de lubrification et de chauffage de fonctionnement.
Paramètres de performance de la série SE
| Paramètres de performance du modèle SE | ||||||||||||
| Modèle |
Puissance nominale Couple (Nm) |
Inclinaison Couple (Nm) |
Holding Couple (Nm) |
Axial Charger (kN) |
Radial Charger (kN) |
Rapport | Efficacité |
Précision (diplôme) |
IP |
Étape de travail. (℃) |
Soi- verrouillage |
Lester (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 12 |
| sept" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | Oui | 204 |
Avantages
Les principaux avantages des entraînements d'orientation ZE
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement du côté gauche ou droit,
3. Lors de l'installation, il n'est pas nécessaire de régler le jeu de l'engrenage ;ceci est déjà défini par le producteur avant l'usine
4. Installation simple et maintenance réduite
5. Utilisation rationnelle de l'espace
6. L'engrenage est autobloquant ;donc un frein n'est pas nécessaire
7. Méthode simple et fluide de démarrage et d'arrêt
8. Haute précision
