Détails sur le produit:
|
| Modèle: | VE9 | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Application: | Énergie solaire | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Boîte de vitesse planétaire | Certificat: | ISO9001, CE |
| Couleur: | comme en a été faite la demande | Contrecoup: | ≤0.1° |
| Mettre en évidence: | 130 KN pivotant soutenant la commande,Boîte de vitesse planétaire pivotant soutenant la commande,130 KN ont enfermé la commande de pivotement |
||

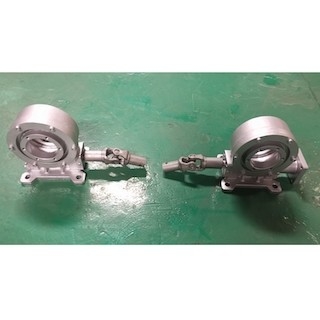

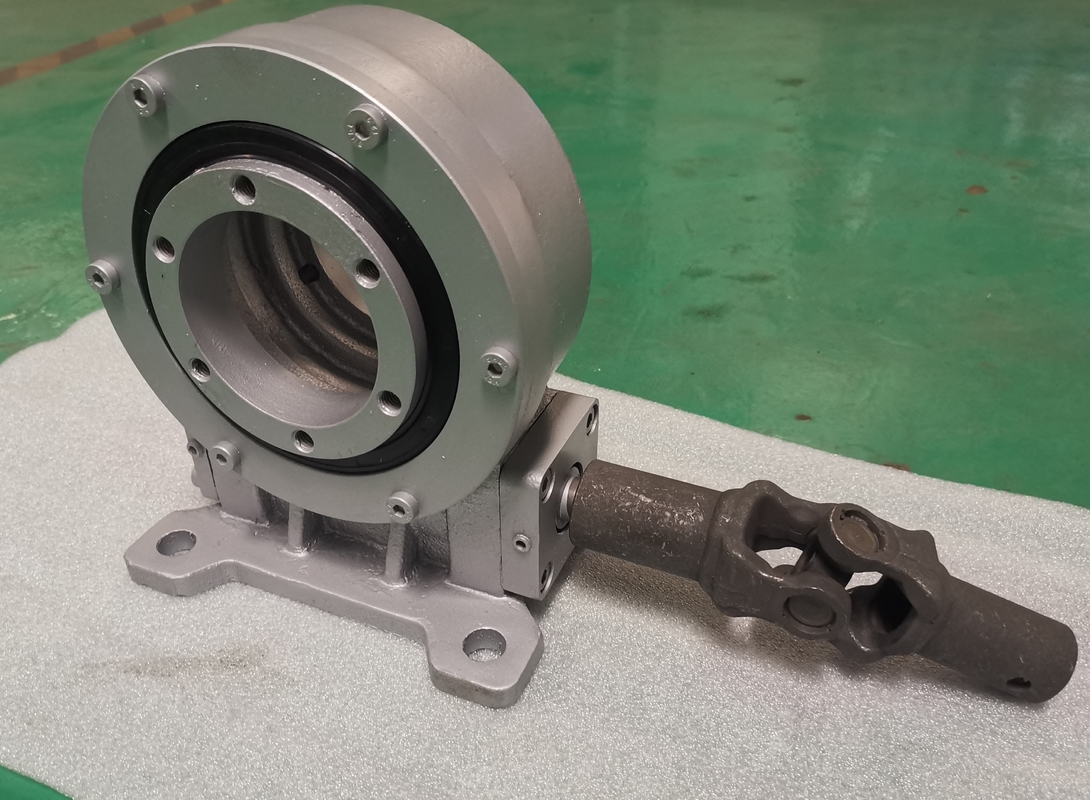

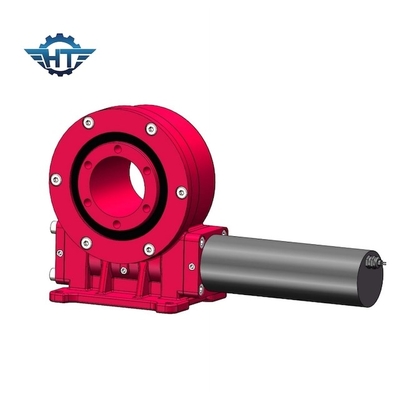

61/1 incidence verticale de pivotement d'engrenage à vis sans fin de rapport avec la Chambre incluse pour les traqueurs solaires
Commande de groupe d'engrenage à vis sans fin
La commande de pivotement a un radial commandé par engrenage par le ver. Les dents du rencontrer de vitesse les cannelures dans le ver et, pendant que le ver tourne, la vitesse tourne également. Les traits communs pour différentes commandes de pivotement peuvent inclure un ver en forme de sablier, qui est souvent considéré plus efficace parce que la dent multiple sur la vitesse peut être engagée immédiatement. D'autres caractéristiques peuvent inclure une clôture protectrice censée pour maintenir les mécanismes propres, nos commandes de pivotement est IP66. Le moteur ou le composant d'entraînement, comme la rotation d'une turbine de vent, pourrait également changer la conception spécifique d'une commande de pivotement.
Généralement le but de différentes commandes de pivotement sont de changer le mouvement axial au mouvement radial. Selon le nombre de fils sur le ver et le nombre de dents sur la vitesse, la vitesse et la puissance de la force axiale seront converties en force radicale spécifique. Selon l'application, une commande de pivotement pourrait être utile pour amplifier le couple qui tourne un mécanisme.
Paramètres techniques des commandes du pivotement VE9
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 4300 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 27,2 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Participation Couple (N.m) |
Inclinaison Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision | IP | WorkingTep. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Oui | 251 |
Emballage et expédition
Affermi dans le cas de contreplaqué, se reposant sur la palette de contreplaqué dans la boîte de contreplaqué.
Ajustez sur votre demande.
Délai de livraison : Généralement 5-10 jours si les marchandises sont en stock. 20-45 jours si les marchandises ne sont pas en stock. Il est selon des quantités.
Paquet : Emballage d'exportation générale, ou emballage adapté aux besoins du client en tant que votre demande
