Détails sur le produit:
|
| Alimentation d'énergie: | 24 VOLTS CONTINU | Modèle: | Série SE |
|---|---|---|---|
| Caractéristique: | Entraînement de rotation de haute précision | Matériel: | bâti |
| Certification: | ISO9001, CE | Couple de sortie: | 0,4 ~ 21 KNM |
| Protection: | IP66 | Lieu d'origine: | Changzhou, Chine |
| Mettre en évidence: | slewing drive for solar tracking system,slew drive for solar tracker |
||

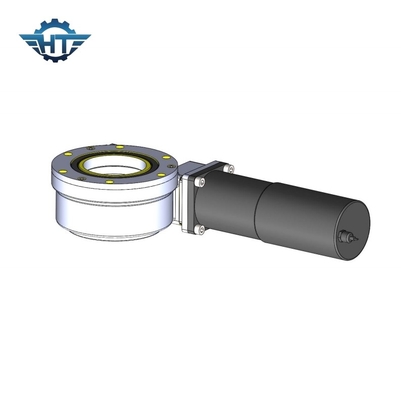

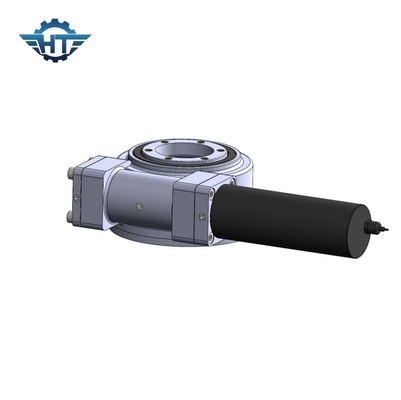

Commande solaire de groupe de ver de haute précision petite avec la surface éteinte de vitesse pour les traqueurs solaires
Description solaire d'entraînement de groupe de ver petite
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble. Des commandes de pivotement sont transformées à fabriquer l'embrayage, les incidences, les joints, le logement, le moteur et d'autres composants auxiliaires et les assembler en boîte de vitesse de finition.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Application
Des commandes de pivotement sont principalement employées dans les plates-formes de direction de véhicule spécial, les camions à plat résistants, les grues de conteneur, les grues camion-montées, les grues de camion, les véhicules de travail aérien, les grues, les grues de portique, les petites stations d'énergie éolienne, les communications aérospatiales, la réception satellite, les systèmes de piste solaires et beaucoup d'autres industries. Spécialement ces dernières années, le développement rapide de l'industrie solaire de production d'électricité photovoltaïque est très utilisé. La commande rotatoire est employée dans l'industrie solaire de production d'électricité photovoltaïque, et est généralement équipée d'un moteur adapté rotatoire ou d'un moteur adapté par C.A. ; dans des machines de construction, un moteur hydraulique est principalement configuré comme commande de puissance.
