Détails sur le produit:
|
| Modèle: | VE9 | RAPPORT DE VITESSE: | 61:1 |
|---|---|---|---|
| Application: | Système de piste de la chaleur solaire | Lieu d'origine: | Changzhou, Chine |
| Structure: | Engrenage à vis sans fin hélicoïdale | Certificat: | ISO9001, CE |
| installation: | Verticale installée | Contrecoup: | <0.1° |
| Mettre en évidence: | Commande compacte de pivotement de boîte de vitesse de ver,Commande de pivotement de boîte de vitesse de ver de 60 KN,Commande de pivotement de système de piste de la chaleur solaire |
||

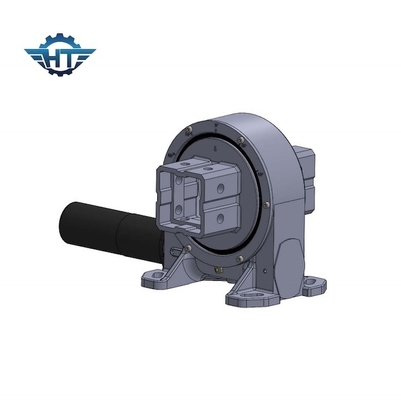

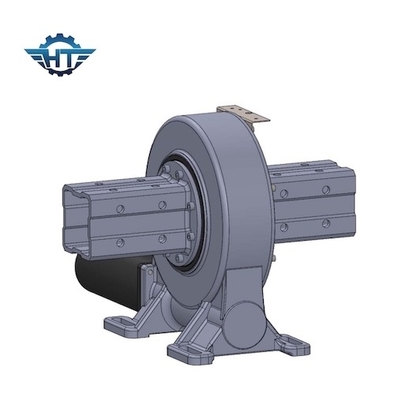

Commande de pivotement de boîte de vitesse de ver du contrat VE9 pour le picovolte, CPV, système de piste de la chaleur solaire de CSP
Description d'entraînement de pivotement d'engrenage à vis sans fin
Fonction : Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse.
Rapport de vitesse : La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse de l'unité conduite et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Paramètres techniques de la commande du pivotement VE9
| Modèle | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Logement inclus, IP66 |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 7320 N.m |
| Inclinaison du couple de moment | K 16,3 N.m | Tenir le couple | 55 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Applications
Les applications d'entraînement de pivotement incluent les traqueurs solaires, le CSP, le CPV, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur etc.
