Détails sur le produit:
|
| Matériel: | Quart | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 51:1 | Couleur standard: | RAL 9006 |
| Couple normal de sortie: | 5100 Nm | Tenir le couple: | 39 kNm |
| Inclinaison du couple: | 5 kNm | Couple de max: | 7650 Nm |
| Mettre en évidence: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

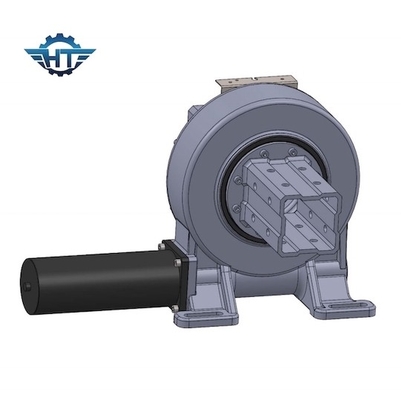

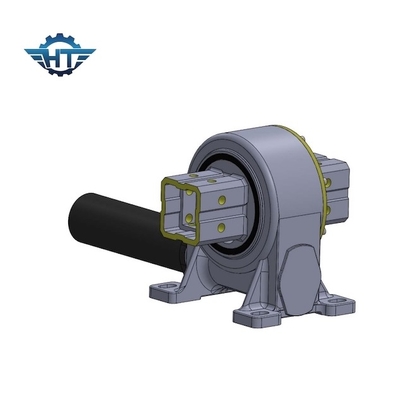

Commande solaire de groupe d'axe simple vertical élevé du couple VE7 pour le système de piste incliné
description solaire d'entraînement de groupe d'axe d'ingle
L'axe de rotation du simple-axe oblique dépistant la parenthèse est installé à un angle d'inclination avec le plan horizontal, et il tourne autour d'un axe unidimensionnel. La direction de l'axe de rotation est au nord-sud, de sorte que la surface de lumière-réception du module photovoltaïque soit comme perpendiculaire à l'angle d'incident de la lumière du soleil comme possible dans la direction unidimensionnelle.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Caractéristiques
1. Sortie élevée de couple dans les conditions à vitesse réduite, qui peuvent transmettre la force axiale complète, la force radiale, et retourner le moment
2. Mode hélicoïdal d'entraînement de vitesse et de ver. Bonne économie, flexibilité forte dans la taille axiale
3. Ver de sablier d'enveloppe, contact de multi-dent, capacité porteuse forte
4. Rapport de densité de haute performance
5. Représentation à verrouillage automatique ou ajouter le frein d'entrée
6. Petit rapport d'espace, installation commode et démontage
7. Formes de sortie diversifiées
8. Préréglez la valeur d'espace et l'installez directement sur la machine
9. IP66
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
