Détails sur le produit:
|
| Matériel: | Quart | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 51:1 | Couleur: | Comme en a été faite la demande |
| Application: | Système de piste solaire | Conducteur: | Moteur 12/24 VCC |
| Site d'installation: | champ ouvert | Caractéristique: | Longue durée |
| Mettre en évidence: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

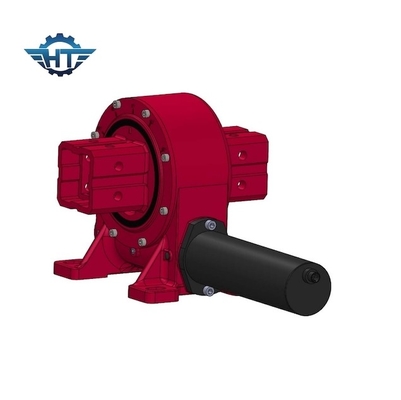

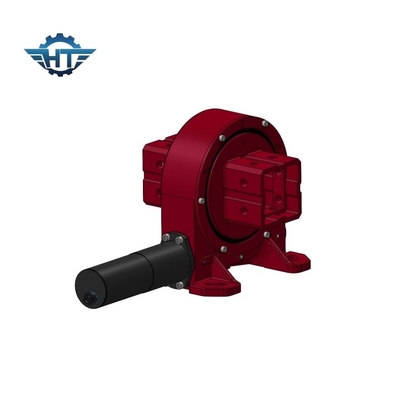

Commande horizontale de pivotement de moteur de l'engrenage à vis sans fin d'enveloppe VE7 24vdc pour le système de piste solaire
Description d'entraînement de groupe de l'engrenage à vis sans fin VE7
La commande de pivotement a appliqué le système de piste solaire pour garder le meilleur angle de la lumière du soleil à tout moment. Comparé aux centrales fixes, le cheminement plat de simple-axe peut augmenter la production d'électricité annuelle de 10~30% (selon des changements de latitude) ; le simple-axe incliné peut augmenter par plus de 30% ; le cheminement de double-axe peut augmenter environ de 40~50%.
Paramètres des commandes de pivotement du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
1 utilisant la conception de trou borgne et la structure squelettique de cachetage de joint, la représentation de scellage est fiable, le joint peut éviter la lumière du soleil directe, empêche effectivement la poussière et l'eau, et le niveau de protection peut atteindre IP65. Il convient à utiliser-et extérieur peut être sortie avec les brides simples ou doubles.
Le double ver de sablier de l'enveloppement 2, contact de multi-dent, transmet un plus grand couple, peut soutenir une force axiale plus importante, force radiale et moment d'inclinaison
3 la conception de produits adopte la taille commune ici et ailleurs, qui est commode pour le remplacement postérieur
La double structure de soutènement du caniveau 4, rigidité forte, peut résister à la force radiale de grande charge et moment de renversement, particulièrement approprié au double-axe indépendamment conduit photovoltaïque, concentrant l'azimut de tangage de parenthèse et d'autres conditions de travail
Bride coaxiale double face de la sortie 5, structure symétrique, tolérance de fautes élevée d'assemblée, petite taille axiale, économie de l'espace, structure d'axe de sortie, commodes creux pour le câblage et la disposition structurelle
Anneau de joint squelettique de double-lèvre importé par 6 pour empêcher la pollution sur place
Application
Utilisé pour la rotation de la position de lancement des systèmes de production d'électricité photovoltaïque tels que l'axe simple plat, la production d'électricité de cuvette, la production d'électricité concentrée, etc. Le système de piste plat de simple-axe est une forme de dépister la parenthèse disposée dans le cheminement au nord-sud et est-ouest. Selon l'algorithme astronomique, le moteur conduit la parenthèse pour faire les panneaux solaires dépister l'azimut du soleil, augmente la lumière du soleil directe sur la surface du module photovoltaïque, et augmente la production d'électricité.
