Détails sur le produit:
|
| type: | Commande de pivotement | Matériel: | Quart |
|---|---|---|---|
| Application: | Système d'alimentation solaire | Garantie: | 10 ans |
| Couleur: | Client requis | TAILLE: | 6 pouces |
| Moteur: | 24V | Caractéristique: | Longue durée |
| Mettre en évidence: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

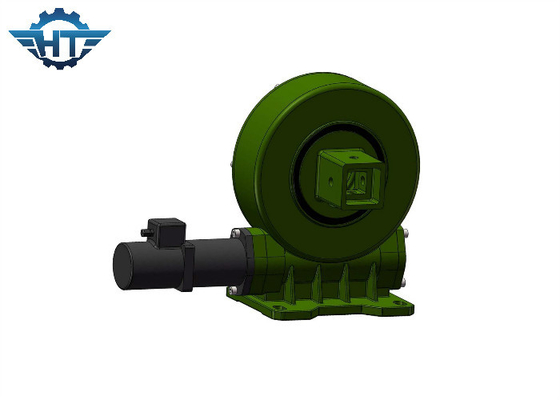

Commande de pivotement d'engrenage à vis sans fin de l'enveloppe VE6 pour le système de piste solaire d'axe simple horizontal
Description d'entraînement de pivotement d'engrenage à vis sans fin d'enveloppe
Ces dernières années, de plus en plus l'attention a été prêtée au développement de la protection de l'environnement à faible teneur en carbone et, et de l'énergie renouvelable. Comme source d'énergie propre et non polluée, l'énergie solaire a une perspective très large de développement, et c'est devenu une énergie verte que tous les pays concurrencent pour se développer. Cependant, l'énergie solaire a des problèmes tels que le faible densité, l'intermittentness, et les changements continus de la direction et de l'intensité légères au fil du temps. Des panneaux solaires traditionnels sont en grande partie installés d'une façon fixe, c.-à-d., les panneaux sont fixés à un certain angle et ne changent pas avec la position du soleil, qui affecte sérieusement l'efficacité de conversion photoélectrique. Le de puissance de sortie de la rangée photovoltaïque sera réduit d'environ 10% dû à la réduction de l'incident d'énergie rayonnante verticalement. Tout au long de l'année, du printemps, de l'été, de l'automne et de l'hiver, du jour à la nuit, la montée et l'arrangement du soleil et l'angle des rayons du soleil changent tout le temps. Par conséquent, comment changer l'angle du panneau de batterie avec l'angle de la lumière pour augmenter le taux de conversion photovoltaïque. Ceci exige l'utilisation d'un dispositif rotatoire d'entraînement, qui peut changer la position et l'angle du panneau de batterie pour réaliser l'intensité de la perpendiculaire des rayons du soleil à l'intensité de la lumière du panneau de batterie, augmentant de ce fait le taux de conversion photovoltaïque. Ainsi le système de piste joue un rôle et une application importants de l'incidence de pivotement dans le dispositif solaire d'entraînement de pivotement.
Le dispositif d'entraînement de pivotement est un nouveau type de produit de pivotement, habituellement composé d'incidences de pivotement, de vers, de moteurs, de coquilles et d'autres pièces. Il a non seulement les fonctions des incidences de se relier, tourner et de soutien de pivotement, mais a également la structure compacte et le couple de sortie de la commande de ver. Les avantages de la grande, stable transmission, longue durée de vie, installation facile, un grand nombre d'économie de l'espace d'installation, entretien facile, peuvent considérablement épargner des coûts.
Le dispositif d'entraînement de pivotement épargne le temps d'installation d'utilisateur en raison de l'opération modulaire, et la fonction centralisée facilite également la conception de produits du concepteur. Actuellement, elle est très utilisée dans les robots industriels, la production d'électricité solaire et d'autres domaines.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. rempli de graisse avant usine
4. Installation simple
5. Bas entretien
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Couple backholding élevé, approprié à l'installation verticale
