Détails sur le produit:
|
| Modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | Précis: | ≤ 0,1 |
| Conducteur: | Moteur électrique | Type: | Verticale montée |
| Application: | Traqueur solaire | Couleur: | Comme en a été faite la demande |
| Mettre en évidence: | Commande verticale de groupe d'engrenage à vis sans fin,Lecteur de groupe d'engrenage à vis sans fin 9 pouces,commande montée verticale de groupe d'engrenage à vis sans fin |
||

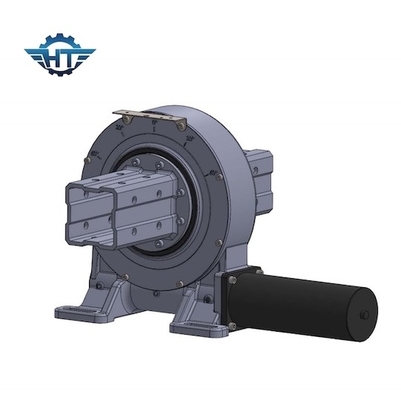

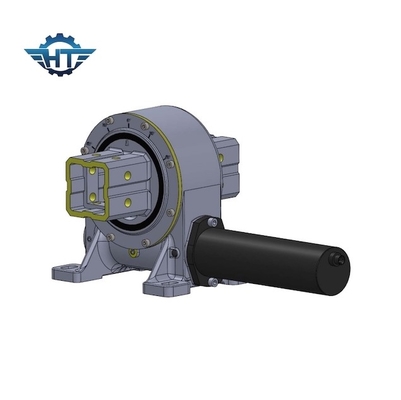

L'engrenage à vis sans fin vertical de 9 pouces a massacré la commande pour le système de piste solaire de couple élevé
Description d'entraînement de groupe d'engrenage à vis sans fin
Anneau de pivotement soutenant une solution compacte avec la transmission élevée, se composant d'un anneau de pivotement avec la vitesse externe, combinée avec un axe adapté contigu de ver. Par le gearset à verrouillage automatique, aucune coupure n'est nécessaire sur le moteur moteur. En outre disponible avec les moteurs engrenage planétaires directement montés. Une commande-plus haute usage-résistance de ver de la commande d'engrenage à vis sans fin, qui peut charger le couple fort de sortie et incliner le couple de moment avec les performances bonnes de la stabilité et de la fiabilité. La commande de ver est également disponible pour un champ précis de cheminement plus élevé.
Paramètres des séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Tournez de ±60°, intérieur d'arrêt dur
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Application
Les applications incluent les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les bêcheurs, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
