Détails sur le produit:
|
| Type: | Logement fermé | Matériel: | 42CrMo, 50Mn |
|---|---|---|---|
| Manière de transport: | Par la mer, air, exprès | Effciency: | 40% |
| Modèle: | Axe simple | Rapport: | 78:1 |
| Catégorie d'IP: | IP66 | Application: | Système de piste de panneau solaire |
| Mettre en évidence: | Commande simple de pivotement d'axe de la CE,Le pivotement simple d'axe conduisent 12 pouces,Le pivotement inclus conduisent 12 pouces |
||

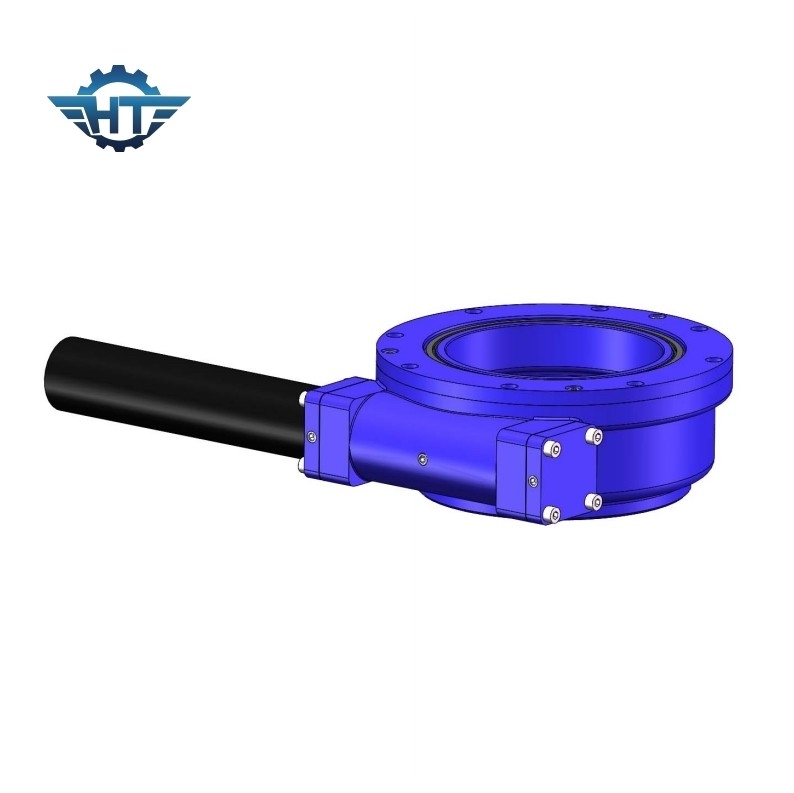

Commandes simples de groupe d'engrenage à vis sans fin d'axe de la CE, 12 pouces de panneau solaire de système de piste
Le groupe d'engrenage à vis sans fin conduit la description

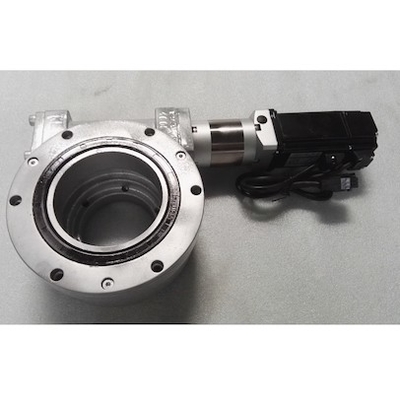

A massacré la commande est un nouveau genre de produits de groupe, facile de monter et ménager de plus d'espace. A massacré la commande se compose du ver, anneau de groupe, arrosant au jet, moteur et ainsi de suite. La pièce de noyau pivote l'incidence, a ainsi massacré la commande peut également soutenir le chargement axial et radial et d'impression du titre moment en même temps.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
Système de piste simple d'axe
le cheminement de Simple-axe est facile de former une structure de tringlerie, avec de divers plans de disposition, et un plan électrique de tringlerie de tige pousseuse peut également être ajouté pour réduire plus loin le coût de la répartition des pouvoirs et du système de contrôle.
Double système de piste d'axe
Avec le système de piste de double-axe, il est difficile de faire un plan de tringlerie, et le nombre de composants sera limité. En outre, en raison du système de piste de double-axe, il y a deux vérins indépendants. Comparé au système de contrôle complexe de simple-axe. Ceci crée un problème d'entretien du matériel ennuyeux. Et l'investissement est relativement beaucoup plus haut que l'axe simple
Comparez largement les caractéristiques structurelles d'entretien du simple-axe horizontal dépistant, du simple-axe incliné dépistant, et du double-axe dépistant, aussi bien que le taux d'augmentation de production d'électricité, dans les secteurs avec une latitude en-dessous de 30 degrés, il convient pour employer un système de piste horizontal de simple-axe ou un système de piste incliné de simple-axe. Les secteurs avec degrés plus élevés de latitude des que 35 conviennent aux systèmes de piste de double-axe.
