Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SE3" |
|---|---|---|---|
| RAPPORT DE VITESSE: | 31:1 | Efficacité: | 40% |
| Couleur: | RAL 9006 ou sur demande | Application: | Traqueurs solaires d'axe simple |
| Lieu d'origine: | Changzhou, Chine | Encodeur: | oui |
| Mettre en évidence: | Commande solaire de groupe d'engrenage à vis sans fin de traqueurs,Commande de groupe de ver de moteur d'engrenage planétaire,commande de groupe d'engrenage à vis sans fin 42CrMo |
||

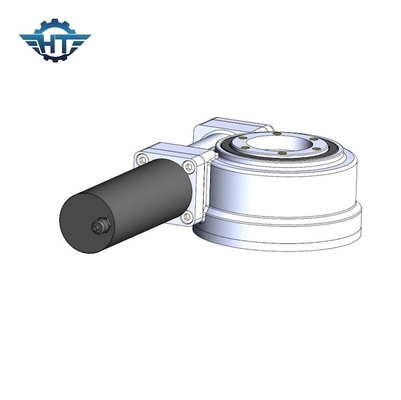

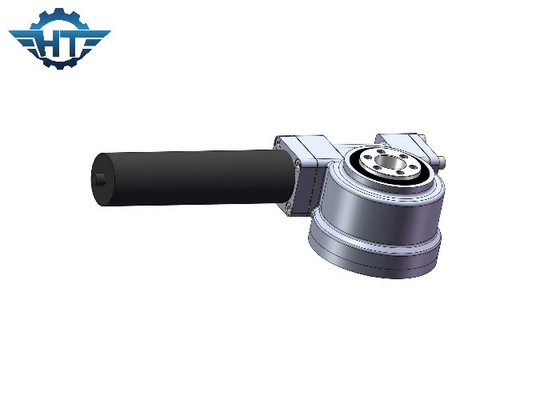

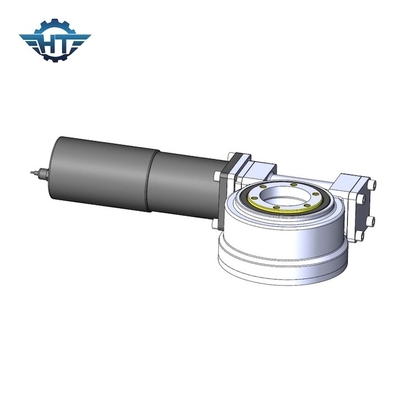

Le petit engrenage à vis sans fin SE1 a massacré la commande avec le moteur d'engrenage planétaire pour les traqueurs solaires d'axe simple
Petite description d'entraînement de groupe d'engrenage à vis sans fin
Pour la commande de pivotement, il y a 11 tailles différentes fournies par 1" à 25" avec plus de 60 modèles pour répondre à des exigences de cheminement régulières et précises dans le picovolte, le CPV et l'énergie thermique solaire dépistant des champs. Hangtuo a le système strict de contrôle de qualité d'instrument, en attendant, nous avons passé la certification de système de qualité ISO9001-2008.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Sélection de moteur
Articles facultatifs : Moteurs balayés de C.C (12V/24V/48V) avec ou sans des capteurs de hall, moteurs sans brosse de vitesse de C.C, moteur à courant alternatif (220V/380V), encodeur.
Installation
Des commandes du pivotement SE1 ont pu être installées verticalement et horizontalement.
On lui conseille de monter la partie supérieure d'entraînements de pivotement horizontalement dans des demandes solaires ou de mechinery de meilleure protection. Si nécessaire, il pourrait être également monté verticalement, mais a besoin de défenseurs supplémentaires.
