Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SE9 » |
|---|---|---|---|
| Application: | Équipement d'automation | Couple de sortie évaluée: | 4300Nm |
| Tenir le couple: | 31000Nm | Inclinaison du couple: | 45000Nm |
| Efficacité: | 40% | Couleur: | RAL 9006 ou comme en a été faite la demande |
| Mettre en évidence: | Commande montée horizontale de groupe d'engrenage à vis sans fin,Commande de groupe d'engrenage à vis sans fin de 4300 nanomètre,Commande de groupe d'engrenage à vis sans fin de moteurs servo |
||

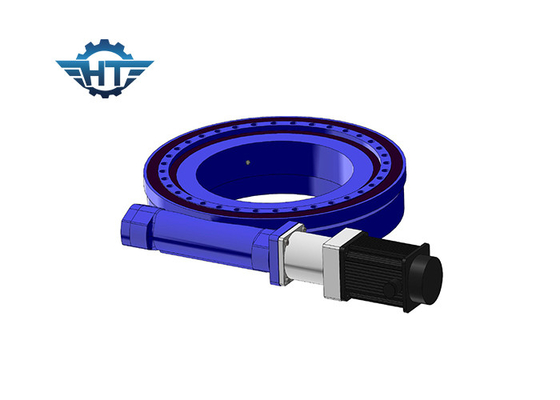

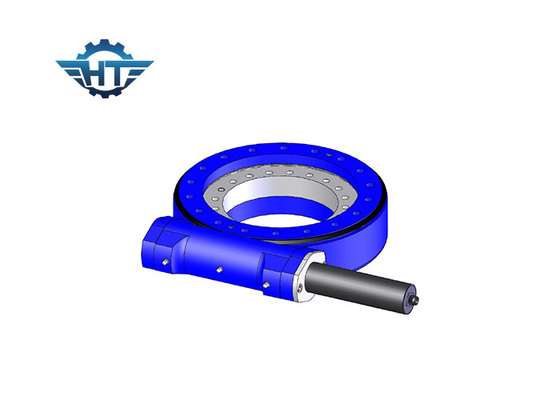

Commande montée horizontale de Worm Gear Slew du modèle SE9 avec les moteurs servo pour l'équipement d'automation
Description montée horizontale d'entraînement du groupe SE9
La commande de ver est une usage-résistance plus élevée de la commande d'engrenage à vis sans fin, qui ont la capacité de charge élevée et incliner le couple de moment pour assurer la stabilité, fiabilité et bien performanced. La commande de ver est également disponible pour un champ précis de cheminement plus élevé.
1. Moment fort de renversement
2. Adopt enveloppant la commande de ver
3. contact dentaire multi, capacité de charge élevée
4. fonction à verrouillage automatique
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Paramètres d'optimisation du traitement SE9
| Modèle : | commande horizontale de ver de 9 pouces |
| Couple de sortie évaluée : | 4300 nanomètre |
| Inclinaison du couple : | 45000 nanomètre |
| Charge axiale : | kN 340 |
| Charge radiale : | kN 130 |
| Tenir le couple : | 31000 nanomètre |
| Efficacité : | 40% |
| Précision : | ° ≤0.1 |
| À verrouillage automatique : | Oui |
| Poids : | 49 kilogrammes |
