| Brand Name: | HangTuo |
| Model Number: | SE5 » |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 jours |
| Payment Terms: | L/C, T/T, Western Union |

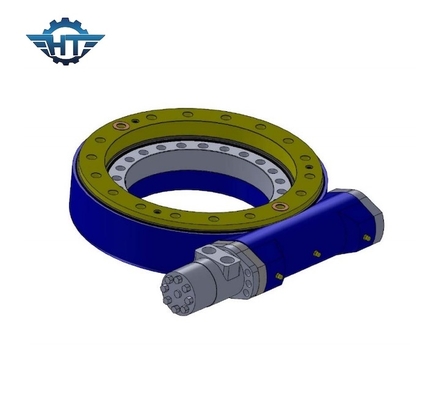

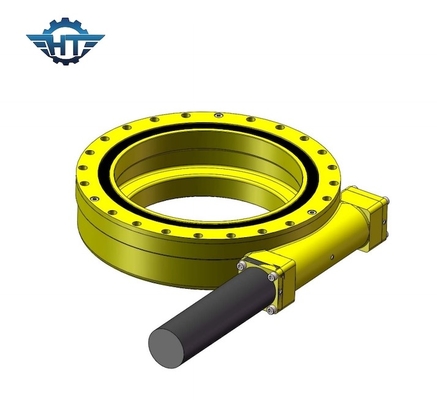

SE5 type horizontal boîte de vitesse d'entraînement de pivotement avec du CE certifié pour le système de piste solaire oblique
Description d'entraînement du pivotement SE5
Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.
Il convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.
En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues de chargement hydrauliques sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.
Paramètres de modèle d'entraînement de pivotement de Se
| Modèle Performance Parameters de Se | ||||||||||
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Avantages
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
