Détails sur le produit:
|
| Modèle: | Réducteur VE9 de pivotement | Caractéristique: | serrure inverse d'individu |
|---|---|---|---|
| Rapport: | 61:1 | Application: | système de piste futé |
| Conducteur Voltage: | 12V, 24V, 48V, 220V, 230V | Classe d'IP: | IP66 |
| Couleur: | comme en a été faite la demande | Effciency: | 40% |
| Mettre en évidence: | Moteur vertical simple d'entraînement de pivotement,Moteur 48V d'entraînement de pivotement,commande solaire de pivotement du traqueur 48V |
||

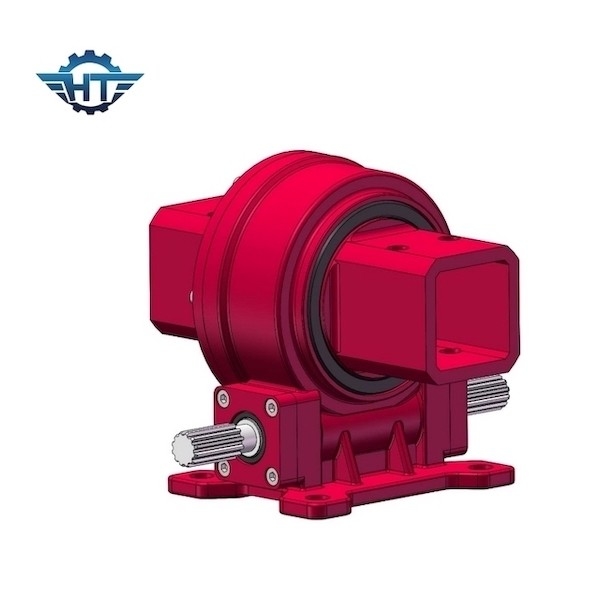

9 pouces de Vertial de vitesse simple de pivotement pour le système de piste solaire futé d'axe de la tringlerie une

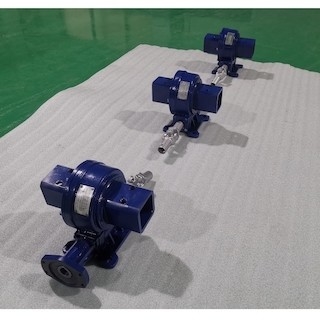

Description verticale de boîte de vitesse d'entraînement du groupe VE9
Le réducteur de vitesse emploie tous les niveaux de transmission de vitesse pour réaliser le but de la décélération. Le réducteur se compose de paires de vitesse à tous les niveaux. Par exemple, une petite vitesse peut être utilisée pour conduire une grande vitesse pour réaliser un certain but de la décélération, et alors une structure à plusieurs étages est employée. , la vitesse peut être considérablement réduite.
VE9 concevoir que vertical est la plus grande tache lumineuse des commandes de pivotement de Hangtuo, concevoir vertical est principalement employé pour le système solaire de traqueur, la structure spéciale simplifie la structure complexe de la parenthèse solaire de système de piste d'axe simple, réduisant le coût du système entier, concevoir vertical joue un rôle plus concurrentiel sur le marché solaire de traqueur.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
