Détails sur le produit:
|
| Modèle: | 9 pouces d'axe simple | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Efficacité: | 40% | MOTEUR: | Électrique, hydraulique, de pas, servo |
| Installez: | Verticale montée | Application: | Le dessus de toit a incliné les traqueurs solaires |
| Précision: | 0,15 degrés | Service d'OEM: | Disponible |
| Mettre en évidence: | Le CE VE9 a enfermé la commande de pivotement,Cachetage inclus du lecteur IP66 de pivotement,Commande de pivotement de moteur du cachetage IP66 |
||

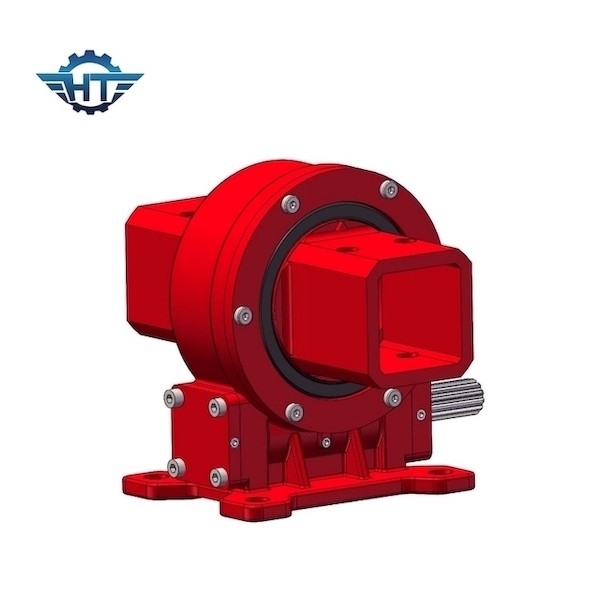

Réducteur de pivotement de verticale de la CE VE9, cachetage IP66 pour les traqueurs solaires inclinés par dessus de toit
Description verticale de réducteur de pivotement
Les commandes de pivotement de la haute précision VE9 permettent aux systèmes actifs de dépister le soleil par l'ajustement sur la rotation de la terre relativement au soleil. Les applications solaires incluent les traqueurs (picovolte) photovoltaïques, les héliostats, les cuvettes solaires, le photovoltaics concentré (CPV), et les moteurs de Stirling. Nos commandes de groupe peuvent être montées horizontalement, verticalement, et aux angles inclinés ainsi un nombre infini d'orientations sont possible.
La commande de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, le type commande d'entraînement de ver de pivotement etc. est basé sur l'incidence de pivotement avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. Beaucoup de surface de contact dentaire est conçue particulièrement pour conduire la charge élevée.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Système de piste simple incliné d'axe
L'axe simple incliné convient degrés plus élevés de latitude aux que 30, et l'angle de latitude est compensé par l'angle d'inclination de l'axe tournant. Puis voie l'altitude du soleil en direction de l'axe de rotation, afin de réaliser une meilleure augmentation de production d'électricité photovoltaïque. Généralement, la production d'électricité peut être augmentée de 25% à 35% relativement à la parenthèse fixe.
